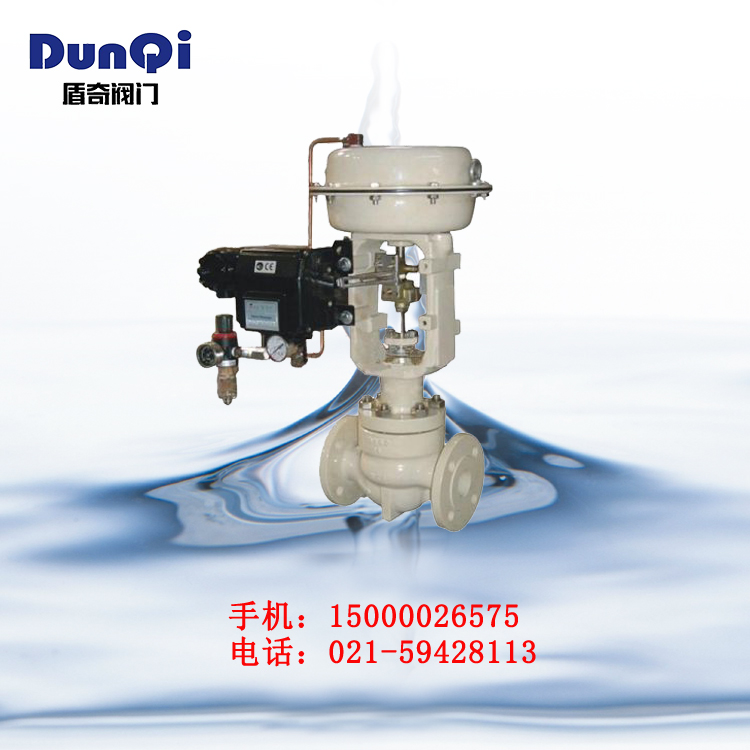

HTW多级套筒式调节阀

<HTW多级套筒式调节阀

HTW多级套筒式调节阀 产品概述
HTW多级套筒式调节阀是一种由套筒导向的低噪音、防气蚀调节阀,因套筒采用多级式(II 级或 III 级)能有效控制流体速度,故可根本消除高压差气体或蒸汽所产生的流体噪音,也可有效防止高压差液体产生空化破坏。该阀应用广泛、寿命长、维修方便,是一种防空化、噪音低,控制流体稳定的调节阀。

技术参数和性能
阀 体

型 式 直通铸造球型阀
公称通径 50、65、80、100、150、200、250、300mm
公称压力 ANSI600、900、1500、2500
JIS40、63K
连接型式 法兰式:RF、RJ
法兰标准按:JIS B2201 或 ANSI B16.5
焊接连接:对接焊 BW;嵌接焊 SW
材 料

ZG25 和 ZG1Cr18Ni9、ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo 或 SCPH21 SCPH61 Ti
上  阀  盖
常  温  型  (P):-17~+230℃
伸长 I 型(E1):-45~-17℃, 230~566℃
压盖型式 螺栓压紧式
填 料 聚四氟乙烯填料,石棉编制填料,石墨填料。
阀内组件
阀芯型式 平衡式阀芯。
流量特性 防空化套筒:等百分比特性和线性特性; 低噪音套筒:线性特性。
材 料 17-4PH、0Cr17Ni12Mo2 和堆焊司太莱合金
执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙 弹簧范围 0.08~0.24,0.04~0.20MPa 供气压力 0.28,0.30, 0.35, 0.40MPa 气源接头 Rc 1/4
环境温度 -30~+70℃
阀作用型式 气开式或气关式
附 件 定位器、手轮机构、气动阀位传送器等。
性 能
泄  漏  量 符合标准 ANSI B16.104 IV 级、小于额定的 Cv 的 0.01%
回 差 1%(带定位器) 3%(不带定位器)
线 性 ±1%(带定位器) ±5%(不带定位器)
可调范围 50∶1
额定 Cv 值


公称通



径(mm)

防空化 II 级套筒

防空化 III 级套筒

低噪音 II 级套筒

低噪音 III 级套筒

行程



(mm)

线性

等百分比

线性

等百分比

线性

线性



100




32







50


备注:公称通径 50、65、80、150、200、250、300mm 的 Cv 值亦可根据需要设计。
允许压差   II 级套筒 14MPa;III 级套筒 20MPa
