HLC小口径套筒单座调节阀

<HLC小口径套筒单座调节阀

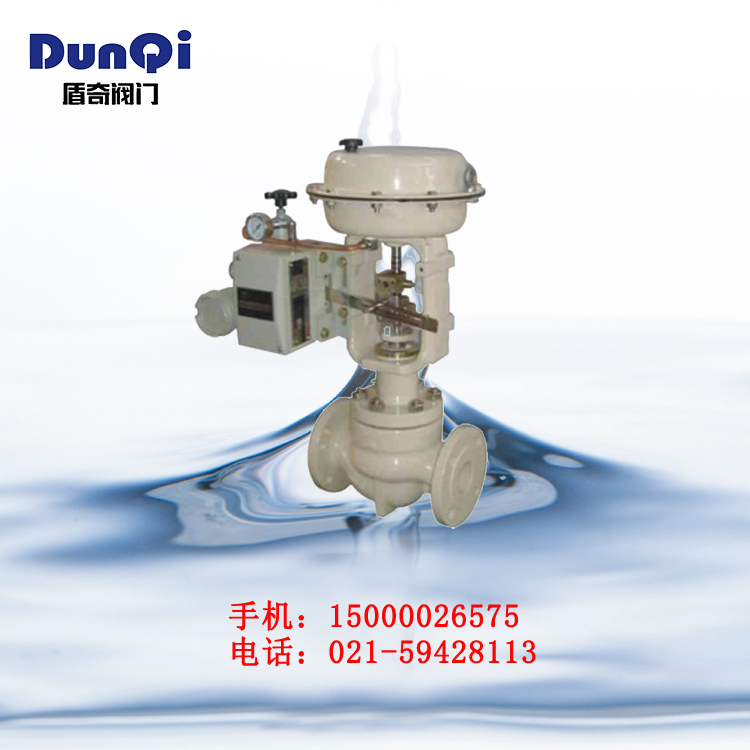

HLC小口径套筒单座调节阀 产品概述

HLC小口径套筒单座调节阀是一种高性能的单座调节阀，适用于液体压差超过3MPa的高压差场合。坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。阀体呈S流线型的通道，压降损失小，流量大，可调范围广。
调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。

技术参数和性能

阀    体
型    式 直通单座套筒式铸造球型阀
公称通径 20、25mm
公称压力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
连接型式 法兰式：FF、RF、RJ 和 LG
标准按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面 焊接式：嵌接焊 SW
材 料 HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
或 SCPH21 SCPH61 Ti
上  阀  盖
常  温  型  （P）：-17~+230℃
伸长 I 型（E1）：-45~-17℃,+230~+566℃
伸长 II 型（E2）：整体式（E2I）：-100~-45℃
焊接式（E2W）：-196~-100℃
压盖型式 螺栓压紧式
填 料
V 型聚四氟乙烯填料，石棉编织填料。
阀内组件
阀芯型式 单座套筒式柱塞阀芯。
流量特性 等百分比（%）和线性（L）（金属阀座）参考图 1、2
套筒型式 分离式套筒
材 料 17-4PH 0Cr17Ni12Mo2
执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙 弹簧范围 0.02~0.10,0.08~0.24MPa 供气压力 0.14,0.16, 0.28MPa 气源接头 Rc 1/4
环境温度 -30~+70℃
阀作用型式 气——开式或气——关式
附 件 定位器、手轮机构、气动阀位传送器。
性 能
泄  漏  量 符合标准 ANSI B16.104 IV 标准级,小于额定的 Cv 的 0.01%
回 差 1%（带定位器） 3%（不带定位器）
线 性
±1%（带定位器）±5%（不带定位器）
备注：采用标准的 V 型聚四氟乙烯填料。
可调范围 50∶1(Cv≥0.25)或 30∶1(Cv≤0.16)

Cv 值和行程 表 1


额定 Cv 值

0.01

0.04

0.1

0.16

0.25

0.4

0.63

1.0

2.5

4.0

流量

特性

金属

阀座

等百分比





○

○

○

○

○

○

线性

○

○

○

○

○

○

○

○

○

○

额定行程（mm）

14.3

公称通径（mm）

20、25


备注：1.符号○表示阀的规格范围。

流量特性

等百分比特性（%）

图 1 流量特性曲线

图 2  流量特性曲线

允许压差    表 2




执行

机构



供气

压力(MPa)



弹簧范围



(MPa)



定位器

允许压差(MPa)

Cv 值

≤0.25

0.40

0.63

1.0

1.6

2.5

4.0

HA2D



(HA2R)

 0.14

 0.02~0.10



有或无

4.0



10

4.0



6.2

4.0



6.2



3.26



3.26



2.0



2.0

0.16



(0.28)

0.02~0.10



(0.08~0.24)



有



-

4.0



10

4.0



10

4.0



10

4.0



10

4.0



10

4.0



10


备注：
1.允许压差不准超过 ANSI B16.34 或 JIS B2201 标准规定。
2.同一格内的上方数字表示阀全开允许压差，下方数字表示阀全关时的允许压差。
3.括号内为反作用执行机构的值。

法兰距   单位：mm   表 3






公称

通径

A

ANSI 125 FF



ANSI 150 RF



JIS 10K FF RF



PN 1.6 MPa

JIS



16K



RF

ANSI 300



JIS 20,30K RF



PN 4.0MPa

ANSI 600



JIS 40K RF



PN6.4 MPa

ANSI



150



RJ

ANSI



300



RJ

ANSI



600



RJ

JIS



20K



LG

JIS



30K



LG

ANSI



300



LG

ANSI



600



SW,BW

20

184

190

194

206


206

206

198

208

203

206

25

184

193

197

210

197

210

210

198

212

206

210


外形尺寸  单位:mm    表 4




执行

机构

H





φB





C





E



P



E1

E2

E21

E2W

HA2D、R

450

600

760

975

267

281

40


备注：P=常温型，E1=伸长 I 型，E2=伸长 II 型，E21=整体式，E2W=焊接式

重量  单位：kg    表 5


连接

形式



公称压力



P



E1

E2

E21

E2W





法兰式

ANSI 125 150



JIS 10K

23

25

28

33

ANAI 300 600



JIS 16 20 30 40

24

26

29

34

焊接 SW

21

23

26

31


备注：P=常温型，E1=伸长 I 型，E2=伸长 II 型，E21=整体式，E2W=焊接式

订货须知
1.型号
2.公称通径×阀座直径
3.公称压力和法兰连接型式
4.阀体和阀内组件材料，表面硬化处理要求
5.上阀盖型式
6.流量特性
7.执行机构型号，供气压力
8.阀作用型式
9.附件（定位器、手轮、减压阀等）
10.特殊要求，禁油、禁铜等
11.介质名称
12.正常流量和要求大流量
13.介质压力，大流量和小流量时的进口压力和出口压力
14.介质温度和比重
15.介质粘度，是否含有悬浊液
