HTS单座调节阀

<HTS单座调节阀

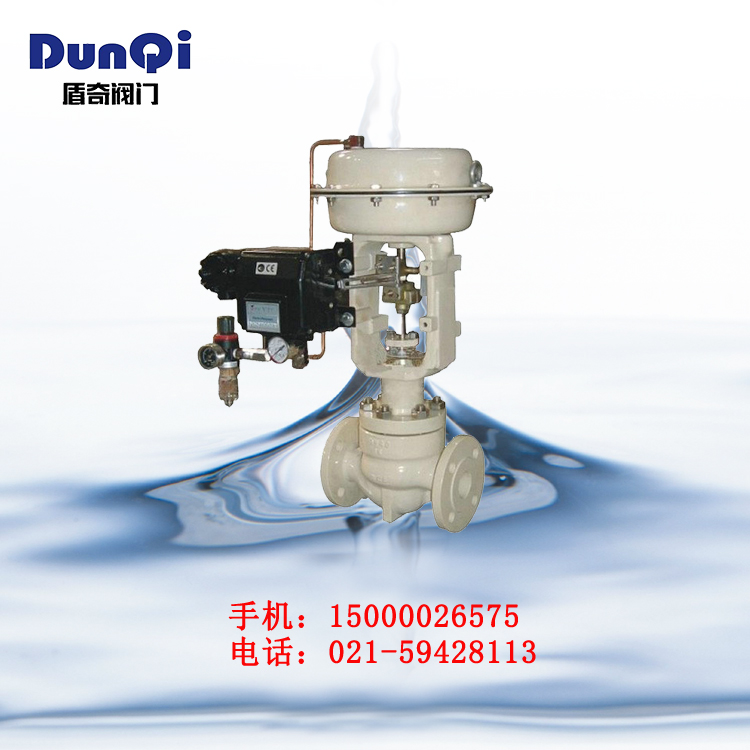

HTS单座调节阀 产品概述

HTS单座调节阀是一种顶导向结构的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗振性好。
调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。可用于控制各种不同压力和温度的流体。
技术参数和性能
阀 体
型 式 直通单座铸造球型阀
公称通径 40~200mm
公称压力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
连接型式 法兰式:FF、RF、RJ 和 LG
标准按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面
焊接式:嵌接焊 SW(40~50mm) 对接焊 BW(65~200mm)
材 料 HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上  阀  盖
常  温  型  (P):-17~+230℃
伸长 I 型(E1):-45~-17℃,+230~+566℃
伸长 II 型(E2):整体式(E2I):-100~-45℃
焊接式(E2W):-196~-100℃
压盖型式 螺栓压紧式
填 料
V 型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
阀内组件
阀芯型式 上导向单座柱塞型阀芯。
流量特性 高精度流量特性,参考图 2;高容量流量特性,参考图 1;快开特性:快开阀芯。
工作范围
软阀座的工作温度和压差参考图 3
司太莱堆焊的工作温度和压差参考图 4
材 料
1Cr18Ni9Ti 0Cr17Ni12Mo2  司太莱堆焊
执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.02~0.10,0.08~0.24MPa
供气压力 0.14,0.16, 0.28MPa
气源接头 Rc 1/4
环境温度 -30~+70℃
备注:该阀也可配用 VA5 或 VA6 和 VP 执行机构
阀作用型式 气——开式,气——关式。
附 件 定位器、手轮机构、气动阀位传送器等。
性 能
泄  漏  量
金属阀座:符合标准 ANSI B16.104 IV 级、小于额定的 Cv 的 0.01%
聚四氟乙烯阀座:符合标准 ANSI  B16.104  VI 级,小于额定的 Cv 的 10-7。司太莱堆 焊阀座,小于额定 Cv 的 Cv10-7(快开阀芯)
回 差 1%(带定位器) 3%(不带定位器)
线 性 ±1%(带定位器) ±5%(不带定位器)
备注:采用标准的 V 型聚四氟乙烯填料。
可调范围 50∶1
Cv 值和行程   表 1


公称通径(mm)

40

50

65

80

100

150

200

阀座直径(mm)

25

32

40

32

40

50

40

50

65

50

65

80

65

80

100

100

125

150

125

150

200



额定

Cv 值

高精度阀芯

10

17

24

17

24

44

24

44

68

44

68

99

68

99

175

175

275

360

275

360

640

高容量阀芯



30



50



85



125



200



420



700

快开阀芯



35



55



95



135



220



460



720

额定行程



(mm)

其它阀芯

25

38

50

75

快开阀芯

10

13

19

25

30

50


备注:高精度金属阀座流量特性符合 IEC534-2

  等百分比特性(%金属阀座软阀座)                     线性特性(L  金属阀座 软阀座)
图 1 高容量流量特性曲线

                行 程(%)→                                         行 程(%)→
          等百分比特性(%软阀座)                             线性特性(L  金属阀座)

              行 程(%)→                                          行 程(%)→
        等百分比特性(%软阀座)                                线性特性(L  软阀座)
图 2 高精度的流量特性曲线

            流体温度(℃)                                       流体温度(℃)
图 3 软阀座的工作温度和压差的范围                 图 4 司太莱堆焊的工作温度的压差范围

备注:
1.空化和闪蒸,或者水的温度超过 100℃过热场合,建议用 9Cr8MoV 不锈钢。
2.空化、闪蒸和禁油及常处于关闭状态下调节阀,不管工作温度和压差多大,建议堆焊司太莱合金。

允许压差
1.金属阀座柱塞阀芯
A.阀配用 HA 或 VA 执行机构 见表 2、3
气—关式阀   表 2




执行

机构



供气压力

(MPa)



允许压差(MPa)

弹簧范围(MPa)

定位器

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200





HA2D

0.14

0.02-0.10

有或无

0.63

0.38

0.27

0.16

0.10

0.07

0.05

-

-

-

0.16

0.02-0.10

3.16

1.93

1.37

0.78

0.51

0.35

0.20

-

-

-



0.40



0.08-0.24

4

9.4

4

5.7

4

4.1



2.17



1.49



1.05



0.59



-



-



-







HA3D

0.14

0.02-0.10

有或无

1.12

0.68

0.48

0.28

0.17

0.12

0.07

0.04

0.03

-



0.16



0.02-0.10



4



5.6



3.42



2.42



1.4



0.88



0.62



0.35



0.22



0.14



-



0.40



0.08-0.24

4

10

4

10

4

7.2

4

4.2



2.65



1.87



1.05



0.67



0.41



-





HA4D

0.14

0.02-0.10

有或无

-

-

0.83

0.48

0.3

0.22

0.12

0.07

0.05

0.03

0.16

0.02-0.10

-

-

4

2.42

1.52

1.07

0.61

0.39

0.24

0.15



0.40



0.08-0.24



-



-

4

10

4

7.2

4

4.5



3.22



1.82



1.16



0.71



0.45



VA5D

0.14



0.02-0.10

有或无

-

-

-

-

0.42

0.29

0.16

0.11

0.06

0.04

0.16

-

-

-

-

2.08

1.47

0.83

0.53

0.32

0.21


气—开式阀  表 3




执行

机构



供气压力

(MPa)



允许压差(MPa)

弹簧范围(MPa)

定位器

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200



HA2R

0.14

0.02-0.10

有或无

0.63

0.38

0.27

0.16

0.10

0.07

0.05

-

-

-



0.28



0.08-0.24

4.0

4.4



2.7



1.41



1.11



0.69



0.49



0.28



-



-



-



HA3R

0.14

0.02-0.10

有或无

1.12

0.68

0.48

0.28

0.17

0.12

0.07

0.04

0.03

-



0.28



0.08-0.24

4.0

7.8

4.0

4.7



3.4



1.96



1.23



0.87



0.49



0.31



0.19



-



HA4R

0.14

0.02-0.10

有或无

-

-

0.84

0.48

0.30

0.22

0.12

0.07

0.05

0.03



0.28



0.08-0.24



-



-

4.0

5.8



3.15



2.13



1.5



0.85



0.54



0.33



0.21



VA5R

0.14

0.02-0.10

有或无

-

-

-

-

0.42

0.29

0.17

0.11

0.06

0.04

0.28

0.08-0.24

-

-

-

-

2.92

2.06

1.16

0.74

0.45

0.29



VA6R



4*(1)



0.19-0.35



-



-



-



-

4.0

6.1

4.0

4.3



2.42



-



-



-

5*(2)

0.19-0.40

-

-

-

-

-

-

2.42

1.55

0.95

-


备注:
1.深色框内数字表示阀配用标准规格执行机构。
2.最大允许差不准超过 ANSI B16.34 或 JIS B2201 标准规定的最大值。
3.同一格内上方为阀全开时允许压差,下方数字为阀关闭时的允许压差。
4.*1 适用于 DN65、80、100mm 的阀,*2 适用于 DN150mm 的阀。

B.配用 VP 执行机构  表 4




执行

机构



供气压力



(MPa)



定位器

允许压差(MPa)

阀座直径(mm)

65

80

100

125

150

200









VP5



0.30



4.0

5.2



3.68



2.07



1.32



0.80



-



0.40



4.0

7.0

4.0

4.9



2.78



1.78



1.08



-



0.50



4.0

8.8

4.0

6.2



3.49



2.24



1.36



-









VP6



0.30



4.0

9.3

4.0

6.5



3.69



2.36



1.44



0.92



0.40



4.0

10.0

4.0

8.8

4.0

4.9



3.18



1.93



1.24



0.50



4.0

10.0

4.0

10.0

4.0

6.2



4.0



2.43



1.56







VP7

0.30


-


3.55

2.16

1.38



0.40






-



-

4.0

4.7



2.9



1.86



0.50






-



-

4.0

6.0



3.64



2.34


备注:
1.如果执行机构带有辅助气源,应选二者中较小一个供气压力作为计算允许压差的基础。
2.最大允许压差不准超过 ANSI B16.34 或 JIS B2201 标准规定的最大工作压力。
3.同一格内上方为阀全开时允许压差,下方为阀关闭时的允许压差。

II、软阀座柱塞阀芯
A、阀配用 HA 或 VA 执行机构 见表 5
气—关式阀  表 5




执行

机构



供气压力

(MPa)



弹簧范围

(MPa)



定位器

允许压差(MPa)

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200





HA2D

0.14

0.02-0.10

有或无

0.44

0.27

0.19

0.11

0.07

0.05

0.03

-

-

-

0.16

0.02-0.10

2.2

1.35

0.96

0.55

0.36

0.25

0.14

-

-

-

0.40

0.08-0.24

3.0

3.0

2.8

1.5

1.04

0.74

0.41

-

-

-





HA3D

0.14

0.02-0.10

有或无

0.78

0.48

0.34

0.20

0.12

0.08

0.05

0.03

0.02

-

0.16

0.02-0.10

3.0

2.4

1.7

0.98

0.62

0.43

0.25

0.15

0.09

-

0.40

0.08-0.24

3.0

3.0

3.0

2.8

1.8

1.3

0.74

0.47

0.29

-





HA4D

0.14

0.02-0.10

有或无

-

-

0.58

0.34

0.21

0.15

0.08

0.05

0.03

0.02

0.16

0.02-0.10

-

-

2.8

1.7

1.06

0.75

0.43

0.27

0.17

0.10

0.40

0.08-0.24

-

-

3.0

3.0

3.0

2.2

1.27

0.81

0.50

0.31



VA5D

0.14



0.02-0.10

有或无

-

-

-

-

0.29

0.20

0.11

0.08

0.04

0.03

0.16

-

-

-

-

1.46

1.03

0.58

0.37

0.22

0.15


气—开式阀  表 6




执行

机构



供气压力



(MPa)



弹簧范围



(MPa)


允许压差(MPa)

定位器

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200



HA2R

0.14

0.02-0.10

有或无

0.44

0.27

0.19

0.11

0.07

0.05

0.03

-

-

-

0.28

0.08-0.24

3.0

1.9

0.99

0.78

0.48

0.34

0.20

-

-

-



HA3R

0.14

0.02-0.10

有或无

0.78

0.48

0.34

0.20

0.12

0.08

0.05

0.03

0.02

-

0.28

0.08-0.24

3.0

3.0

2.38

1.37

0.80

0.61

0.34

0.21

0.13

-



HA4R

0.14

0.02-0.10

有或无

-

-

0.58

0.34

0.21

0.15

0.08

0.05

0.03

0.02

0.28

0.08-0.24

-

-

3.0

2.2

1.49

1.05

0.59

0.37

0.23

0.14



VA5R

0.14

0.02-0.10

有或无

-

-

-

-

0.29

0.20

0.11

0.08

0.04

0.03

0.28

0.08-0.24

-

-

-

-

2.04

1.44

0.81

0.51

0.31

0.20



VA6R

4*(1)

0.19-0.35

-

-

-

-

3.0

3.0

1.69

-

-

-

5*(2)

0.19-0.40

-

-

-

-

-

-

1.69

1.08

0.67

-


备注:
1.深色框内数字表示阀配用标准规格执行机构。
2.最大允许差不准超过 ANSI B16.34 或 JIS B2201 标准规定的最大值。
3.*1 适用于 DN65、80、100mm 的阀,*2 适用于 DN150mm 的阀。
B、阀配用 VP 执行机构   表 7




执行

机构



供气压力



(MPa)



定位器

允许压差(MPa)

阀座直径(mm)

65

80

100

125

150

200





VP5

0.30

3.0

2.58

1.45

0.92

0.56

-

0.40

3.0

3.0

1.95

1.25

0.76

-

0.50

3.0

3.0

2.44

1.57

0.95

-





VP6

0.30

3.0

3.0

2.58

1.65

1.01

0.64

0.40

3.0

3.0

3.0

2.23

1.35

0.87

0.50

3.0

3.0

3.0

2.8

1.7

1.09





VP7

0.30

-

-

-

2.49

1.51

0.97

0.40

-

-

-

3.0

2.03

1.31

0.50

-

-

-

3.0

2.55

1.64


备注:
1.如果执行机构带有辅助气源,应选二者中较小一个供气压力作为计算允许压差的基础。
2.最大允许压差不准超过 ANSI B16.34 或 JIS B2201 标准规定的最大工作压力。

III、司太莱堆焊阀阀座 QS 快开阀芯
阀配用 HA 或 VA 执行机构   见表 8、9
A、气—关式阀   表 8




执行



机构



供气压力



(MPa)

允许压差(MPa)

阀座直径(mm)



40



50



65



80



100



150



200





HA2D



0.14



1.11



0.61



0.41



0.31



0.15



-



-



0.30



3.12



1.96



1.25



0.93



0.50



-



-







HA3D



0.14



1.96



1.08



0.74



0.55



0.26



0.12



-





0.30



4



5.5





3.47





2.21





1.65





0.89





0.40





-





HA4D



0.14



-



-



1.27



0.95



0.46



0.21



0.15



0.30



-



-



3.82



2.85



1.55



0.69



0.47





VA5D



0.14



-



-



-



-



-



0.29



0.21



0.30



-



-



-



-



-



0.87



0.59

弹簧范围 MPa



0.02~0.052



0.02~0.062



0.02~0.06



0.02~0.06



0.02~0.073



0.02~0.068



0.02~0.073


B、气—开式阀   表 9




执行



机构



供气压力



(MPa)



弹簧起始



压缩量(MPa)

允许压差(MPa)

阀座直径(mm)



40



50



65



80



100



150



200





HA2R



0.14



0.02



0.25



0.17



0.10



0.08



0.04



-



-



0.28



0.08



1



0.65



0.41



0.31



0.18



-



-





HA3R



0.14



0.02



0.45



0.30



0.18



0.17



0.08



0.03



-



0.28



0.08



1.78



1.19



0.74



0.65



0.31



0.14



-





HA4R



0.14



0.02



-



-



0.32



0.24



0.14



0.06



0.04



0.28



0.08



-



-



1.27



0.95



0.54



0.24



0.16





VA5R



0.14



0.02



-



-



-



-



0.19



0.08



0.05



0.28



0.08



-



-



-



-



0.74



0.33



0.22



VA6R



0.50



0.19



-



-



-



-



1.44



0.63



-
