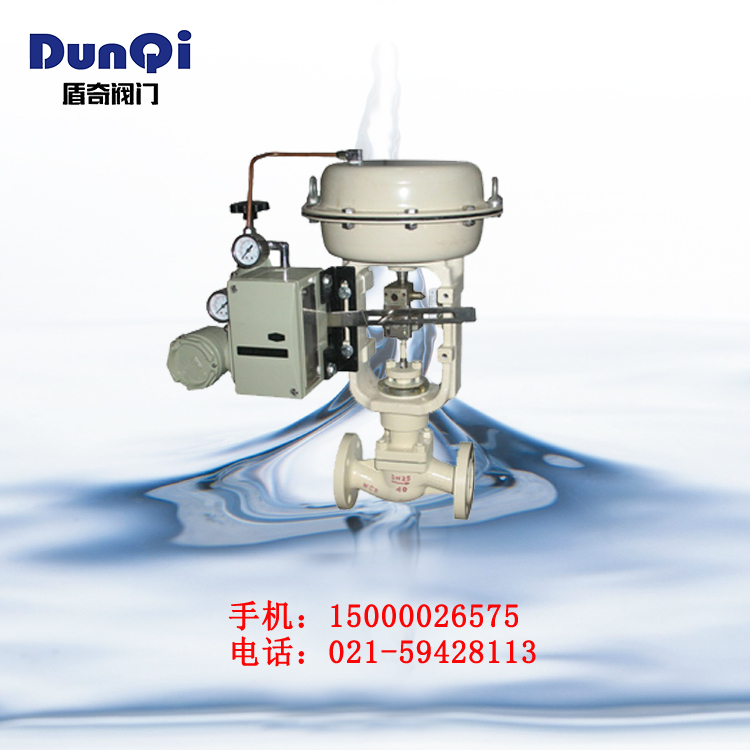

                                        HLS小口径单座调节阀 产品概述
HLS小口径单座调节阀可用于控制各种不同压力和温度的流体、阀体呈 S 流线型的通道,压降损失小,流量大,可调范围广,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

技术参数和性能
阀    体
型    式  直通单座铸造球型阀
公称通径  20、25mm
公称压力  ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
连接型式  法兰式:FF、RF、RJ 和 LG
标准按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面 焊接式:嵌接焊 SW
材    料   HT200 ZG25
ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上 阀 盖 常温型(P):-17~+230℃
伸长I型(E1):-45~-17℃, +230~+566℃
伸长II型(E2):整体式(E2I):-100~-45℃
焊接式(E2W):-196~-100℃
压盖型式  螺栓压紧式
填    料  V 型聚四氟乙烯填料,石棉编织填料。
阀内组件
阀芯型式  单座柱塞型阀芯。
流量特性
金属阀座:Cv 值从 0.4~14 的流量特性符合 IEC534-2 参考图 1
          Cv 值从 0.01~0.25 参考图 3
软 阀 座:Cv 值从 0.4~14 参考图 2
          Cv 值从 0.01~0.25 参考图 3
工作范围  软阀座的工作温度和压差参考图 4 司太莱堆焊的工作温度和压差参考图 5
材    料  1Cr18Ni9  司太莱合金堆焊 9Cr18MoV
执行机构
型    式  HA 多弹簧式薄膜执行机构
膜片材料  乙丙橡胶夹尼龙
弹簧范围  0.02~0.10,0.08~0.24MPa
供气压力  0.14,0.16, 0.28, 0.40MPa
气源接头  Rc 1/4
环境温度  -30~+70℃
阀作用型式  气——开式或气——关式
附    件  定位器、手轮机构、气动阀位传送器。
性    能
泄 漏 量
金属阀座:符合 ANSI B16.104 IV 级,小于额定的 Cv 的 0.01%
软 阀 座:符合 ANSI B16.104 VI 级,小于额定的 Cv 的 10-7
快开阀芯:小于额定 Cv 的 0.00001%
回    差  1%(带定位器)  3%(不带定位器)
线    性  ±1%(带定位器)±5%(不带定位器)
备注:采用标准的V型聚四氟乙烯填料
可调范围  50∶1(Cv≥1.0)或 30∶1(Cv≤0.63)
Cv值和行程 见表一
| 阀芯 型式 |
 阀座和流量特性 |
 行程 |
 0.01 |
 0.04 |
 0.1 |
 0.16 |
 0.25 |
 0.4 |
 0.63 |
 1.0 |
 1.6 |
 2.5 |
 4.0 |
 6.3 |
 10 |
 14 | |
| 柱 塞 阀 芯 | 金属 阀座 | 等百分比(%) |


 14.3 | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 线性(L) | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
| 软阀 座 | 等百分比(%) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 线性(L) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 快 开 阀芯 |
 司太莱堆焊阀座(QS) |
 6.0 |
 ○ |
 ○ | |||||||||||||
| 公称通径(mm)20
 25 |
 | ||||||||||||||||
注:1.符号△和○表示阀的规格范围。
    2.符合△表示阀的流量特性符合 IEC534-2 标准。
流量特性

图 1 流量特性曲线(Cv=0.4~14)

图 2 柱塞型阀芯的流量特性曲线(Cv=0.4~14)

图 3 柱塞型阀芯的流量特性曲线(Cv=0.01~0.25)

图4 软阀座的工作温度和压差的范围 图5 司太莱堆焊的工作温度和压差范围
备注:
1.空化和闪蒸或者水的温度超过 100℃过热场合,建议用 9Cr18MoV 硬化不锈钢。
2.空化、闪蒸、禁油及常处于关闭状态下的调节阀,不管工作温度和压差多大,建议堆焊司太莱合金。
3.如 Cv≤0.16,阀芯全部堆焊司太莱合金或用 9Cr18MoV 硬化不锈钢。
允许压差
I、金属阀座  见表 2
|
 作用 方式 |
 执行 机构 |
 供气压力
 (MPa) |
 弹簧范围
 (MPa) |
 定位器 | 允许压差(MPa) | |||||||||
| 额定 Cv 值 | ||||||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |||||
|

 气 关 式 |



 HA2D |
 0.14 |
 0.02~0.10 |
 有或无 | 4*
 10 | 4*
 6.2 | 4*
 6.2 |
 3.26 |
 3.26 |
 2 |
 2 |
 1.09 |
 0.82 |
 0.5 |
|
 0.16 |
 0.02~0.10 |
 有 |
 - | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 5.4 |
 4* |
 2.52 | ||
|
 0.40 |
 0.08~0.24 |
 有 |
 - |
 - |
 - |
 - |
 - |
 - |
 - | 4* | 4* | 4* | ||
| 10 | 10 | 7.5 | ||||||||||||
|
 气 开 式 |


 HA2R |
 0.14 |
 0.02~0.10 |
 有或无 | 4*
 10 | 4*
 6.2 | 4*
 6.2 |
 3.26 |
 3.26 |
 2 |
 2 |
 1.09 |
 0.82 |
 0.50 |
|
 0.28 |
 0.08~0.24 |
 有 |
 - | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 10 | 4*
 7.6 | 4*
 5.6 |
 3.5 | ||
备注:
1.允许压差不准超过 ANSI B16.34 或 JIS B2201 标准规定的工作压力。
2.同一格内上方为阀全开时允许压差,下方表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为 3MPa,超过 3MPa 时,请选用 HLC 调节阀。
II、软阀座 见表 3
|
 作 用 方式 |
 执行 机构 |
 供气压力
 (MPa) |
 弹簧范围
 (MPa) |
 定位器 | 允许压差(MPa) | |||||||||
| 额定值 | ||||||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |||||
|
 气 关 式 |


 HA2D |
 0.14 |
 0.02~0.10 | 有或无 |
 2 |
 2 |
 2 |
 2 |
 2 |
 1.4 |
 1.4 |
 0.76 |
 0.57 |
 0.35 |
|
 0.16 |
 0.02~0.10 | 有 |
 - |
 3 |
 3 |
 3 |
 3 |
 3 |
 3 |
 3 |
 2.8 |
 1.76 | ||
|
 0.40 |
 0.08~0.24 | 有 |
 - |
 - |
 - |
 - |
 - |
 - |
 - |
 3 |
 3 |
 3 | ||
| 气 开 式 |

 HA2R |
 0.14 |
 0.02~0.10 | 有或无 |
 2 |
 2 |
 2 |
 2 |
 2 |
 1.4 |
 1.4 |
 0.76 |
 0.57 |
 0.35 |
|
 0.28 |
 0.08~0.24 | 有 |
 - |
 3 |
 3 |
 3 |
 3 |
 3 |
 3 |
 2 |
 3 |
 2.4 | ||
备注:允许压差不准超过 ANS B16.34 和 JIS B2201 标准规定的工作压力。
III、司太莱堆焊快开阀芯(金属阀座 QS)  见表 4
|
 作用 方式 |
 执行机构 |
 供气压力(MPa) |
 弹簧范围
 (MPa) | 允许压差(MPa) | |
| 额定 Cv 值 | |||||
| 10 | 14 | ||||
| 气 关 式 |

 HA2D |
 0.14 |
 0.02~0.053 |
 1.46 |
 1.3 |
|
 0.30 |
 0.02~0.053 |
 4.0 |
 3.7 | ||
| 气 开 式 |

 HA2R |
 0.14 |
 0.04 |
 0.67 |
 0.60 |
|
 0.28 |
 0.08 |
 1.35 |
 1.21 | ||
备注:允许压差不准超过 ANSI B16.34 和 JIS B2201 标准规定的工作压力。
法兰距       单位:mm
|

 公称 通径 | A | ||||||||||
| ANSI 125 FF
 ANSI 150 RF
 JIS 10K FF RF
 PN 1.6 MPa | JIS
 16K
 RF | ANSI 300
 JIS 20,30K RF
 PN 4.0MPa | ANSI 600
 JIS 40K RF
 PN6.4 MPa | ANSI
 150
 RJ | ANSI
 300
 RJ | ANSI
 600
 RJ | JIS
 20K
 LG | JIS
 30K
 LG | ANSI
 300
 LG | ANSI
 600
 SW,BW | |
| 20 | 184 | 190 | 194 | 206 | 206 | 206 | 198 | 208 | 203 | 206 | |
| 25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |

外形尺寸 见表 6 单位:mm
|
 执行 机构 | H |

 φB |

 C |

 E | |||
|
 P |
 E1 | E2 | |||||
| E21 | E2W | ||||||
| HA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
备注:P=常温型,E1=伸长 I 型,E2=伸长 II 型,E21=整体式,E2W=焊接式
重量 见表 7 单位:kg
| 连接 形式 |
 公称压力 |
 P |
 E1 | E2 | |
| E21 | E2W | ||||
|

 法兰 | ANSI 125 150
 JIS 10K | 23 | 25 | 28 | 33 |
| ANAI 300 600
 JIS 16 20 30 40K | 24 | 26 | 29 | 34 | |
| 焊接 SW | 21 | 23 | 26 | 31 | |
备注:P=常温型,E1=伸长 I 型,E2=伸长 II 型,E21=整体式,E2W=焊接式
订货须知
1.型号
2.公称通径×Cv
3.公称压力和法兰连接型式
4.阀体和阀内组件材料,表面硬化处理要求
5.上阀盖型式
6.流量特性
7.执行机构型号,供气压力
8.阀作用型式
9.附件(定位器、手轮、减压阀等)
10.特殊要求,禁油、禁铜等
11.介质名称
12.正常流量和要求流量
13.介质压力,大流量和小流量时的进口压力和出口压力
14.介质温度和比重
15.介质粘度,是否含有悬浊液
