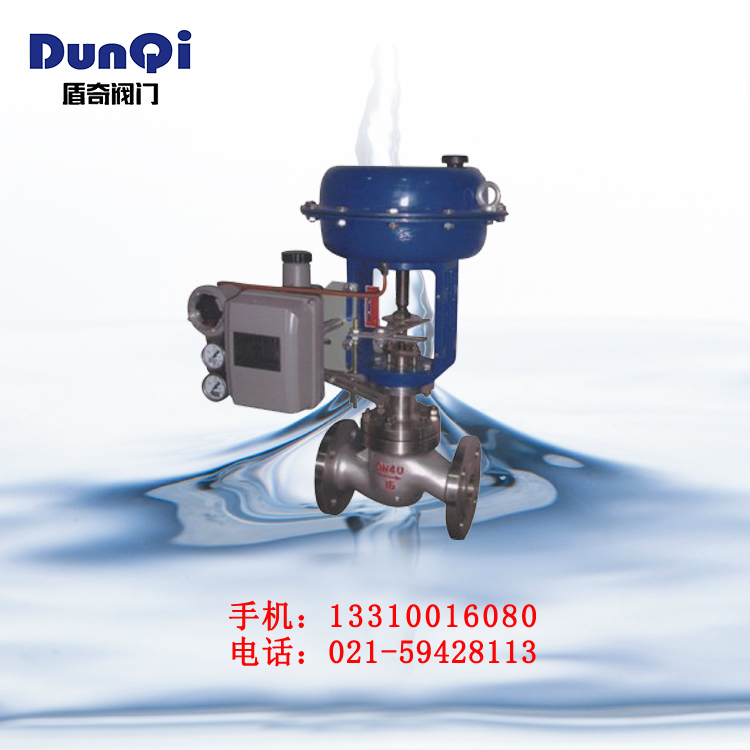

ZJHP气动单座调节阀

<ZJHP气动单座调节阀

ZJHP气动单座调节阀 产品概述

ZJHP型气动单座柱塞调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。

标准规格
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色磁漆

型号编制

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

J:气动薄膜执行机构
H:气动活塞执行机构

H直行程

P:标准型单座调节阀
PF:软密封单座调节阀
PL:单座笼式调节阀
PG:带散热型单座调节阀
PV:波纹管型单座调节阀
PD:低温型单座调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN25= DN25
NPS1〞=NPS1〞

如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50

性能

流量特性

直线、等百分比、快开

可调范围

50:1 (CV<6.3 30:1)

额定CV值

等百分比CV1.6~630 ，直线CV1.8~690

允许泄漏量

硬密封:IV级  软密封:VI级
泄漏量标准:GB/T 4213

选用参数表

阀座直径（mm）

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Cv

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

公称通径

行程

可选流量系数Cv（★标准型 ●推荐 ○定制）

DN20

16mm

●

●

●

★











DN25

●

●

●

●

★










DN32

25 mm

○

○

○

○

○

★









DN40


○

○

○

○

●

★








DN50



○

○

○

●

●

★







DN65

40mm






○

○

○

★






DN80






○

○

○

●

★





DN100






○

○

○

●

●

★




DN125

60mm









○

○

○

★



DN150










○

○

●

★


DN200










○

○

●

●

★

气动执行机构
膜片有效面积Ae (cm2)

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

350

350

560

900

作用方式

弹簧范围

金属密封允许压差（MPa）

气开

20-100KPa

4.46

3.09

1.98

1.16

0.7

0.44

0.28

0.18

0.17

0.11

0.07

0.07

0.05

0.03

40-200 KPa

6.4

6.4

5.94

3.34

2.14

1.31

0.84

0.53

0.51

0.33

0.21

0.22

0.15

0.09

80-240 KPa

6.4

6.4

6.4

6.4

4.99

3.05

1.95

1.25

1.18

0.78

0.5

0.51

0.36

0.21

气关

20-100KPa

6.4

6.19

3.96

2.23

2.14

0.87

0.56

0.35

0.34

0.22

0.14

0.15

0.1

0.06

40-200 KPa

6.4

6.4

6.4

6.4

6.4

5.86

3.64

2.3

2.21

1.43

0.91

0.95

0.66

0.37

80-240 KPa

6.4

6.4

6.4

6.4

6.4

6.4

5.04

3.18

3.06

1.98

1.26

1.32

0.92

0.52
