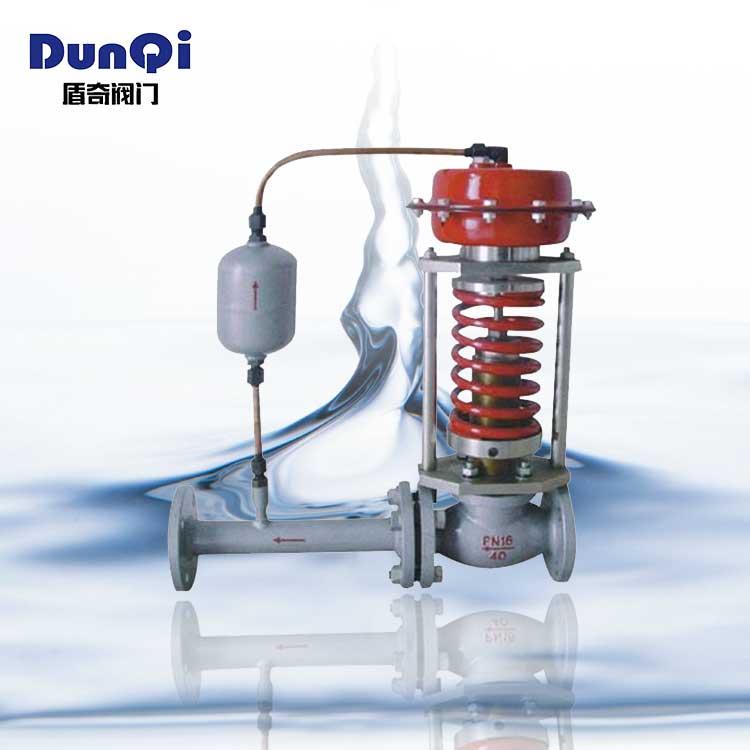

ZZY型自力式压力调节阀

<ZZY型自力式压力调节阀

ZZY型自力式压力调节阀 产品概述

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。
标准规格
阀体型式：直通铸造球型阀体
阀芯型式：快开型阀芯
公称通径：DN20 ~300 NPS3/4〞~12〞
公称压力：PN16 ~64 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
阀盖形式：螺栓压紧式
填 料：V型聚四氟乙烯
密 封 垫：金属夹石墨密封
执行机构：薄膜自力式、活塞式自力式、
表面涂漆：绿色磁漆
型号编制

ZZY

结构形式

-公称压力

阀体材质

-作用方式

-冷凝器

-压力调节范围(KPa)

-公称通径

Z系列自力式调节阀

P:单座自力式调节阀
M:套筒自力立式调节阀

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

B:阀后压力控制
K:阀前压力控制

无：不带
C：带冷凝器

15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500

DN50= DN50
NPS2〞=NPS2〞

如：单座自力式调节阀，公称压力PN16，WCB材质，阀后调压，不带冷凝器，压力范围120-220KPa,口径DN50
型号为：ZZYP-16C-B-120~220-DN50

性能及选用参数表

公称通径（DN）

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数（KV）

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程（mm）

8

10

14

20

25

40

50

60

70

公称压力

PN 16、40、64 CLASS150LB~300LB

压力调节范围（Kpa）

15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
*控制压力尽量选择在调节范围中间值附件。

流量特性

快开

调节精度%

±5-10

使用温度

-40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃

允许泄漏量

硬密封（1/h）

单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级）

软密封（1/h）

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

大

10

小

1.25

阀前压力值

阀前压力KPa

30

50

100

150

200

250

300

350

400

阀后压力KPa

15-24

15-40

15-80

15-120

20-160

25-200

30-240

35-280

40-320

阀前压力KPa

450

500

550

600

650

700

750

800

850

阀后压力KPa

45-360

50-400

55-440

60-480

65-520

170-560

75-600

80-640

85-680

阀前压力KPa

900

950

1000

1250

1500

2000

2500

3000


阀后压力KPa

90-720

95-760

100-800

125-1000

150-1200

200-1600

250-2000

300-2400
