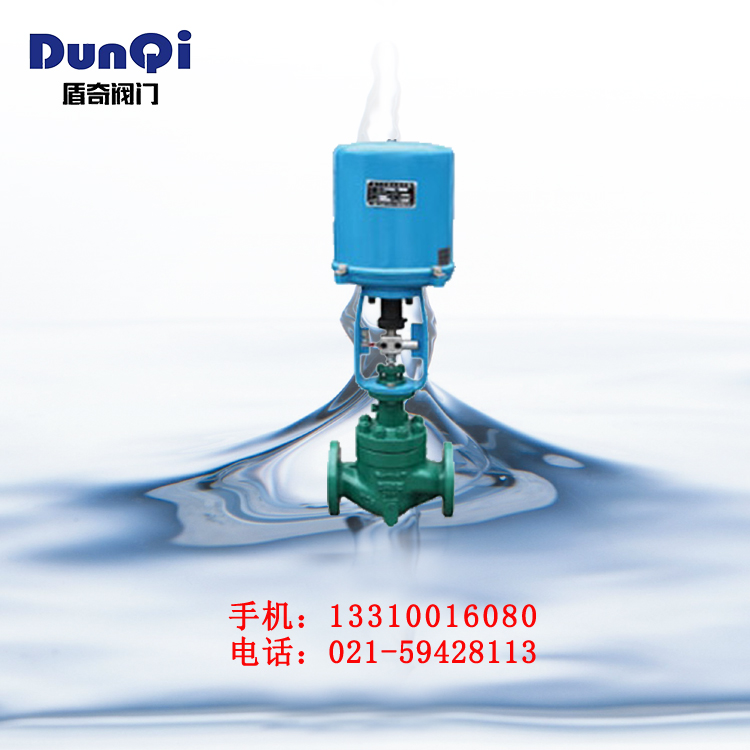

ZRHM电动套筒调节阀

<ZRHM电动套筒调节阀

ZRHM电动套筒调节阀 产品概述

ZRHM电动套筒型调节阀因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动薄膜机构或电动执行机构等。
标准规格
阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色磁漆
型号编制

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

R:电动3810L执行机构
D:电动PSL执行机构

H直行程

M:标准型套筒调节阀
MF:软密封套筒调节阀
ML:单级笼式调节阀
MT:两级笼式调节阀
MG:带散热型套筒调节阀
MV:波纹管型套筒调节阀
MD:低温型套筒调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN25= DN252
NPS1〞= NPS 1〞

如：Z型电动套筒调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHM-16C DN50

性能

流量特性

直线、等百分比、快开

可调范围

50:1

额定CV值

等百分比CV10~1400 ，直线CV11~1500

允许泄漏量

硬密封平衡式:II级  软密封平衡式：V级

选用参数表

阀座直径（mm）

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Cv

等百分比

10

16

25

40

63

100

160

250

400

630

1000

1400

直线

11

17.6

27.5

44

69

110

176

275

440

690

1100

1500

公称通径

行程

可选流量系数Cv（★标准型 ●推荐 ○定制）

DN25

16 mm

★












DN32

25 mm

○

★











DN40

○

●

★










DN50

○

●

●

★









DN65

40mm


○

○

○

★








DN80


○

○

○

●

★







DN100


○

○

○

●

●

★






DN125

60mm





○

○

○

★





DN150






○

○

●

★




DN200






○

○

●

●

★



DN250

100mm








○

●

●

★


DN300









○

●

●

★

电动执行机构

金属密封允许压差（MPa）

型号

推力（N）

3810L-08

800

6.4

6.4











3810L-20

2000

6.4

6.4

6.4

5.1









3810L-30

3000

6.4

6.4

6.4

6.4

5.7

4.76







3810L-50

5000



6.4

6.4

6.4

6.4

6.25






3810L-65

6500







6.4

6.4

4.23

3.23



3810L-99

10000









6.4

6.1

3.31

2.07

3810L-160

16000











6

4
