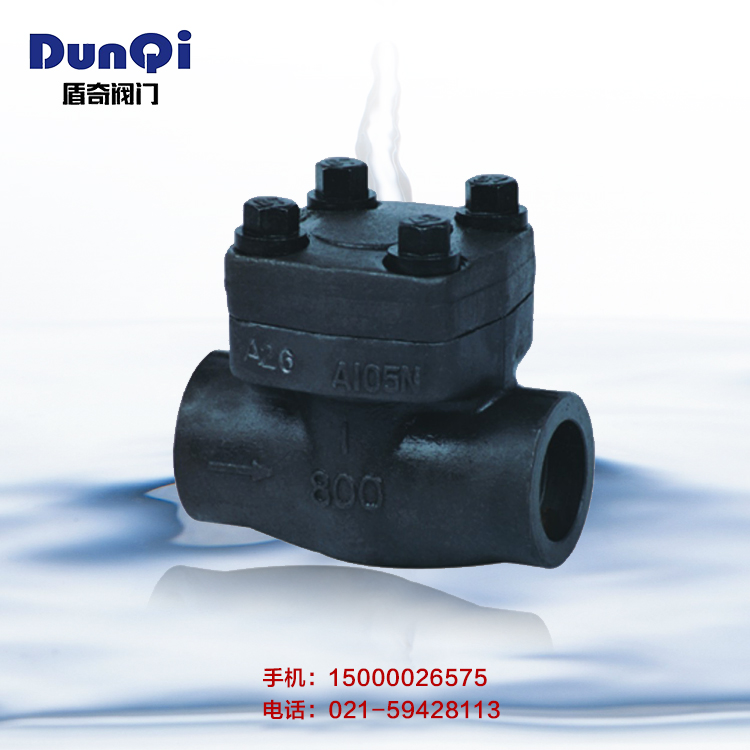

H11H、H61H锻钢止回阀

<H11H、H61H锻钢止回阀

H11H、H61H锻钢止回阀 产品概述
    锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
    止回阀还有三种不同的结构设计，分别是：立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰,对焊等。

结构设计和规范
止回阀制造按MSS SP-118,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25.

结构型式如下

1.全通径或缩径
2.立升式止回阀
3.球形止回阀
4.旋启式止回阀
5.可按要求采用弹簧辅助复位
6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
7.承插焊接ANSI/ASME B16.11
8.螺纹端(NPT端)按ANSI/ASME B1.20.1

材料表


序号NO.

名 称

美标碳钢CS to ASTM

美标合金钢AS to ASTM

美标不锈钢钢SS to ASTM

Part Name

Type A 105

Type F22

Type F304(L)

Type F316(L)

1

阀体

Body

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

立升式阀瓣

Piston　Disc

A276 410

A276 304

A276 F304(L)

A276 F316(L)

3

垫片

Gasket

Corrugated SS+graphite

SS+PTFE

4

阀盖

Bonnet

A105

A182　F22

A182 F304(L)

A182 F316(L)

5

铭牌

Nameplate


6

螺栓

Bolt

A193 B7

A193 B16

A193 B8M

A193 B8M

7

球

Ball

A182 F304

A182 F304

A182 F304

A182 F304

适用介质　Suitable Medium

(水、油、气等)W.O.G.etc

(酸类)HNO3,CH3OOH etc

适用温度Suitable Temperature

-29℃～425℃

-29℃～550℃

-29℃～180℃


注：可按要求采用其他材料
CS=碳钢 AS=合金钢 SS=不锈钢

尺寸和重量表


通径

缩径RB

3/8

1/2

3/4

1

1　1/4

1　1/2

2


NPS

全径FB


3/8

1/2

3/4

1

1　1/4

1　1/2

2

L

150～800Lb

79

79

92

111

120

152

172

200

900～1500Lb

111

111

111

130

152

172

220

220

H(OPEN)

150～800Lb

61

61

65

79

95

103

118

132

900～1500Lb

65

79

79

97

104

120

139

215

Weights

Bolted

150～800Lb

1.4

1.2

1.5

3.1

3.9

5.6

8.9

12.5

900～1500Lb

1.6

3.4

3.3

5.5

6.0

9.2

12.9

16.2

Welded

150～800Lb

1.1

1.0

1.2

2.9

3.3

4.9

8.1

10.9

900～1500Lb

1.3

3.2

3.1

4.8

5.4

8.5

11.2

14.3
