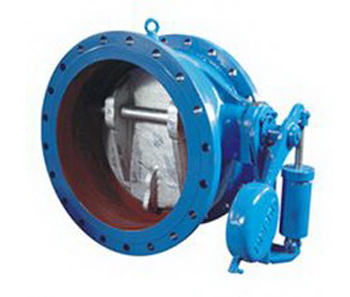

H147H、H247H、H347H助关缓冲止回阀 产品概述
用途及结构特点
本系列止回阀适用于高温液体或气体管路．安装在泵或风机的出口处 它具有快速截断管路介质防止介质逆流和保护泵或风机不受损坏。该产品主要由阀体、阀杆、阀瓣、液压缓冲装置、气动执行装置、传动机构、减压装置、电磁换向机构、电路控制系统等部件构造而成。
主要技术参数
型 号 | H147H、H247H、H347H | |||
公称压力(MPa) | 1.0 | 1.6 | 2.5 | |
试验压力 (MPa) | 壳体 | 1.5 | 2.4 | 3.75 |
密封 | 1.1 | 1.75 | 2.75 | |
工作温度(℃) | <350< span=""> | |||
适用介质 | 水、水蒸汽、含微量粉尘的空气 | |||
电磁换向阀电源AC | 220V | |||
助关装置工作压力(MPa) | 0.2-0.4 | |||
关闭时间 | 3-30秒内任意调节 | |||
主要零件材料
零件名称 | 材 料 |
阀 体 | 铸铁、碳钢板圈型 |
蝶 板 | 碳 钢 |
阀 瓣 | 不锈钢 |
密封面 | 合金不锈钢 |
缓冲装置、助关装置 | 不锈钢 |
主要外形尺寸(法兰连接尺寸接JB，T78—94标准)
DN(mm) | L | B1 | B2 | H |
300 | 270 | 650 | 740 | 690 |
350 | 290 | 710 | 800 | 780 |
400 | 310 | 770 | 870 | 860 |
450 | 330 | 830 | 920 | 910 |
500 | 350 | 900 | 1000 | 980 |
600 | 390 | 1090 | 1250 | 1070 |
700 | 430 | 1200 | 1360 | 1220 |
800 | 470 | 1320 | 1480 | 1320 |
900 | 510 | 1420 | 1580 | 1430 |
1000 | 550 | 1550 | 1700 | 1550 |
1200 | 630 | 1780 | 1950 | 1800 |
1400 | 710 | 2000 | 2175 | 1980 |
1600 | 790 | 2250 | 2470 | 2150 |
1800 | 870 | 2450 | 2650 | 2350 |
2000 | 950 | 2700 | 2850 | 2550 |
