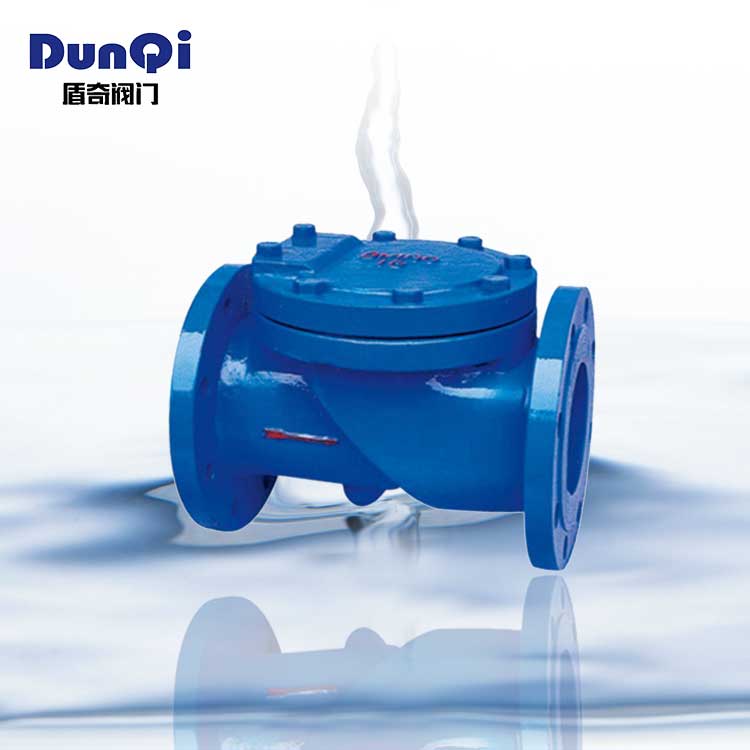

H44X(SFCV)型橡胶瓣止回阀 产品概述
橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。该阀采用全流面积式设计，具有水头损失小，不易堆积杂物维修简便等特性。该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。
主要零件材料
零件名称 | 阀 体 | 阀 盖 | 阀 瓣 |
材料 | 铸 铁 | 铸 铁 | 钢材 |
主要规格
型 号 | 公称压力PN(MPa) | 密封试验压力(MPa) | 壳体试验压力(MPa) | 高工作压力(MPa) | 介质保温 |
H44X-10 | 1.0 | 1.1 | 1.5 | 1.0 | 0-80℃ |
H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
主要外形尺寸(法兰连接尺寸按GB4216的规定)
型 号 | DN | L | D | D1 | dn | n |
H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
65 | 216 | 185 | 145 | 17.5 | 4 | |
80 | 241 | 200 | 160 | 17.5 | 8 | |
100 | 292 | 220 | 180 | 17.5 | 8 | |
150 | 356 | 285 | 240 | 22 | 8 | |
200 | 495 | 240 | 295 | 22 | 8 | |
250 | 622 | 395 | 350 | 22 | 12 | |
300 | 698 | 445 | 400 | 22 | 12 | |
350 | 787 | 505 | 460 | 22 | 16 | |
400 | 914 | 565 | 515 | 22 | 16 | |
450 | 978 | 615 | 565 | 26 | 20 | |
500 | 978 | 670 | 620 | 26 | 20 | |
600 | 1295 | 780 | 725 | 30 | 20 |
