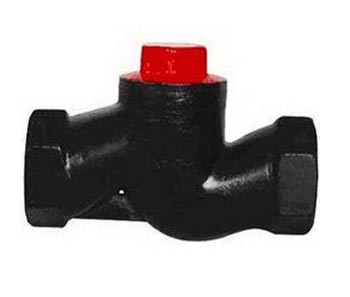

H11T内螺纹铸铁止回阀 产品概述
本阀安装在水平管路上，能自动阻止流体倒流。
性能规范
型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
强度（水）MPa | 密封（水）MPa | ||||
H11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
H11W-16 | 1.6 | 2.4 | 1.8 | ≤100 | 油 |
主要零件材料
零件名称 | 材料 | |
H11T-16 | H11W-16 | |
阀体、阀盖 | 灰铸铁 | 灰铸铁 |
密封圈 | 钢铜 | 灰铸铁 |
垫片 | 石棉板 | 石棉板 |
外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸（mm） | 重量（kg） | ||||
L | I | H | S | S0 | |||
H11T-16 | 15 | 90 | 13 | 55 | 30 | 27 | 0.6 |
20 | 100 | 16 | 57 | 36 | 30 | 0.8 | |
25 | 120 | 18 | 63 | 46 | 32 | 1.3 | |
32 | 140 | 18 | 73 | 55 | 36 | 1.8 | |
40 | 170 | 22 | 83 | 92 | 42 | 2.8 | |
50 | 200 | 24 | 90 | 75 | 42 | 3.8 | |
