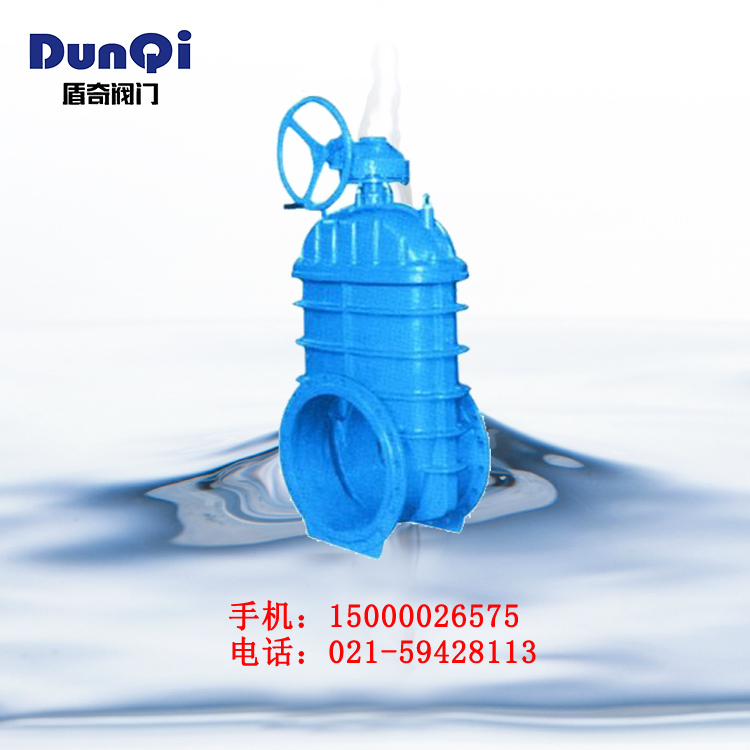

Z545伞齿轮弹性座封闸阀

<Z545伞齿轮弹性座封闸阀

Z545伞齿轮弹性座封闸阀 产品概述

大口径闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用尸的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式或卧式安装,广泛应用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。
主要技术参数
公称压力:1 0~2 5MPa
工作温度:0~80"C
法兰标准:GB/T l7241.6 GB9113
公称通径:500~1 200mm
适用介质:水、油、气等
试验标准:GBl3927 APl598
主要零邵件材料

名称

材质

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

内六角螺栓

碳化处理

密封圈

三元乙丙或丁腈橡胶

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

“O”形密封圈

丁腈橡胶

止推轴承

锡青铜

螺栓

碳钢、合金钢

压盖

球墨铸铁、铸钢

防尘罩

丁腈橡胶

手轮

可锻铸铁

主要外形连接尺寸         单位:mm

DN

500

600

700

800

900

1000

1200

L

457

508

660

720

780

840

960

H(手轮)

1480

1665

2200

2800

2800

300

3000

H(伞齿轮)

1650

1900

2350

2950

2950

3150

3150

H(电动)

电动装置可由用户指定
