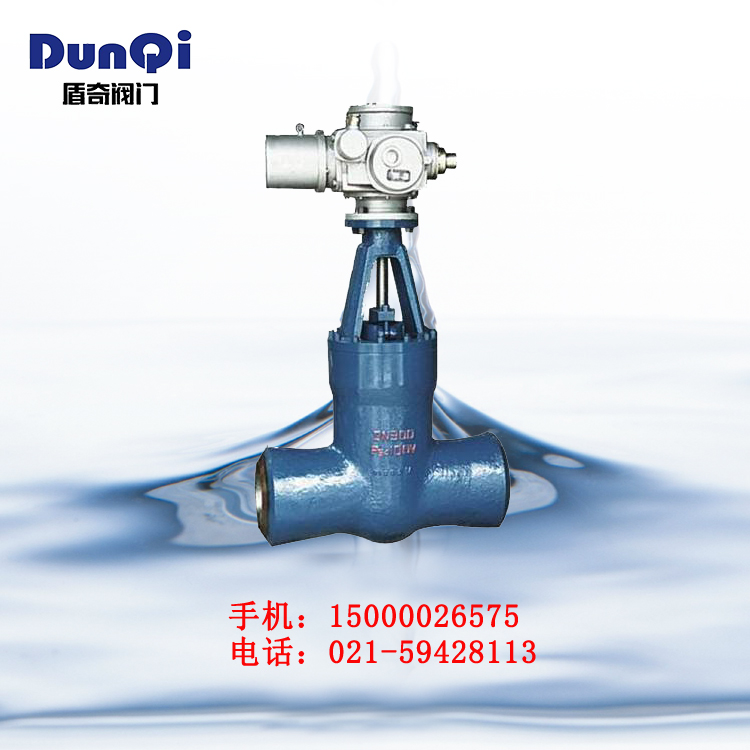

Z960高温高压电站闸阀

<Z960高温高压电站闸阀

Z960高温高压电站闸阀 产品概述

执行标准
1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定。
2、结构长度按E101的规定或按用户提供尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用用户提供尺寸。
结构优势与特点
1、本系列阀门采用先进流道等径直通结构,降低了流阻系数与能量的损耗,提高了阀门使用寿命和性能。
2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3、阀板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化外理,具有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
性能规范

型号

公称压
PN(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

强度试验

密封试验/上密封试验

Z960 2Y-250

25

37.5

27.5

25

≤425

水、蒸汽

Z960Y-320

32

48.0

36.0

32

≤425

Z960Y-P54100

P5410

30.0

22.0


≤540

蒸汽

Z96Y-P55140

P5514

37.5

27.5


≤550

Z960Y-P54170

P5517

48.0

36.0


≤540

Z960Y-P57170

P5717

61.8

41.2


≤570

主要零件材料

零件名称

材料牌号

阀体

WCB

WC6、ZG20crmov

WC9\ZG15crlmolv

闸板

WCB

WC6、ZG20crmov

WC9\ZG15crlmolv

阀盖

25

12Cr1Mo1VA

阀杆

1Cr17Ni12

20Cr1Mo1VA

阀座

25

12Cr1Mo1VA

密封环

S软钢(增强柔性石墨)

S软钢(增强柔性石墨)

S软钢(增强柔性石墨)

填料

增强柔性石墨

支架

WCB

WCB或WC6

阀杆螺母


45(ZCuZn25A16Fe3Mn3)


四开环

1Cr13

20Cr1Mo1VA

根据用户要求可提供气动、液动和齿轮传动闸阀产品。

高温高压电站闸阀
主要尺寸及重量

公称通径DN(mm)

主要外形及连接尺寸(mm)

电动装置

d

L

H

Ho

L1

L2

Z960 2Y-200

50

50

250

720

408

371

219

DZW20

65

67

400

895

620

371

219

DZW30

80

80

470

950

635

371

219

DZW30

100

101

550

1000

650

515

219

DZW45

125

138

600

1090

720

515

295

DZW60

150

164

600

1260

728

540

295

DZW90

175

187

750

1330

885

540

290

DZW90

200

204

800

1450

1002

540

290

DZW90

225

243

850

1590

1138

540

290

DZW120

250

275

900

1710

1116

565

290

DZW180

275

298

1047

1988

1390

565

305

DZW250

300

321

1194

2265

1665

565

305

DZW250

325

340

1245

2414

1800

770

400

DZW350

350

357

1250

2536

1936

770

400

DZW500

375

386

1317

2665

2066

770

400

DZW500

400

416

1384

3195

2100

794

266

DZW800

425

434

1400

3085

2190

794

266

DZW800

450

460

1346

3370

2280

794

266

DZW1000

500

517

1473

3580

2485

794

266

DZW1000

Z960 2Y-250

50

50

250

720

408

371

219

DZW20

65

67

400

895

620

371

219

DZW30

80

80

470

950

635

515

295

DZW45

100

101

550

1000

650

515

295

DZW60

125

136

600

1090

720

540

290

DZW90

150

158

600

1260

728

540

290

DZW90

175

179

750

1330

885

540

290

DZW120

200

196

800

1450

1002

540

290

DZW120

225

221

850

1590

1138

565

305

DZW180

250

265

900

1710

1116

565

305

DZW250

275

284

1047

1988

1390

565

305

DZW250

300

307

1194

2265

1662

770

400

DZW350

325

328

1245

2415

1800

770

400

DZW500

350

346

1250

2536

1936

794

266

DZW800

注:1、焊接口“d”尺寸可根据用户要求制造。
高温高压电站闸阀
主要尺寸及重量

公称通径DN(mm)

主要外形及连接尺寸(mm)

电动装置

d

L

H

Ho

L1

L2

375

369

1300

3181

2086

794

266

DZW800

Z960 2Y-320

100

101

550

100

650

515

295

DZW60

125

124

600

1090

720

540

290

DZW90

150

146

600

1260

728

540

290

DZW90

175

169

750

1330

885

540

290

DZW120

200

203

800

1450

1002

540

290

DZW120

225

201

850

1590

1138

565

305

DZW180

250

255

900

1710

1116

565

305

DZW250

275

280

1047

1988

1390

565

305

DZW250

300

306

1194

2265

1665

770

400

DZW350

325

330

1245

2415

1800

770

400

DZW500

Z960 2Y-P54100

50

50

250

720

408

371

219

DZW20

65

67

400

895

62

371

219

DZW30

80

80

470

950

635

371

295

DZW35

100

101

550

1000

650

515

295

DZW45

125

138

600

1090

720

515

295

DZW60

150

164

600

1260

728

540

290

DZW90

175

187

750

1330

885

540

290

DZW90

200

204

800

1450

1002

540

290

DZW90

225

232

850

1590

1128

540

290

DZW120

250

277

900

1710

1116

565

305

DZW180

275

298

1047

1988

1390

565

305

DZW180

300

321

1194

2265

1665

565

305

DZW250

325

340

1245

2414

1800

770

400

DZW350

350

357

1250

2536

1936

770

400

DZW500

375

386

1317

2665

2066

770

400

DZW500

400

416

1384

3195

2100

794

266

DZW800

425

434

1400

3285

2190

794

266

DZW800

450

460

1346

3370

2280

794

266

DZW1000

500

512

1473

3580

2485

794

266

DZW1000

Z960 2Y-P54170

50

50

250

720

408

371

219

DZW20

65

57

400

895

620

371

219

DZW30

80

80

470

950

635

515

295

DZW45

100

101

550

1000

650

515

295

DZW60

125

124

600

1090

720

540

290

DZW90

150

146

600

1260

728

540

290

DZW90

175

169

750

1330

885

540

290

DZW120

高温高压电站闸阀
主要尺寸及重量

公称通径
DN(mm)

主要外型连接尺寸

电动装置

d

L

H

Ho

L1

L2

200

203

800

1450

1002

540

290

DZW120

225

207

850

1590

1138

565

305

DZW180

250

255

900

1710

1116

565

305

DZW250

275

280

1047

1988

1390

565

305

DZW250

300

306

1194

2265

1665

770

400

DZW350

325

330

1245

2415

1800

770

400

DZW500

350

353

1250

2536

1936

794

266

DZW800

375

378

1317

2665

2066

794

266

DZW800

Z960 2Y-P55140V

50

50

250

720

408

371

219

DZW20

65

67

400

895

620

371

219

DZW30

80

80

470

950

635

515

295

DZW45

100

101

550

1000

650

515

295

DZW60

125

136

600

1090

720

540

290

DZW90

150

158

600

1260

728

540

290

DZW90

175

179

752

1330

885

540

290

DZW120

200

196

800

1450

1002

540

290

DZW120

225

221

850

1590

1138

565

305

DZW180

250

265

900

1710

1116

565

305

DZW250

275

284

1047

1988

1390

565

305

DZW250

300

307

1194

2265

1665

770

400

DZW350

325

328

1245

2415

1800

770

400

DZW500

350

346

1250

2535

1936

794

266

DZW800

375

369

1317

2665

2066

794

266

DZW800

Z960 2Y-P55170

50

50

250

720

408

371

219

DZW20

65

67

400

895

620

371

219

DZW30

80

80

470

950

635

515

295

DZW45

100

101

550

1000

650

515

295

DZW60

125

124

600

1090

720

540

290

DZW90

150

146

600

1260

728

540

290

DZW90

175

169

750

1330

885

540

290

DZW120

200

190

800

1450

1002

540

305

DZW120

225

201

850

1590

1138

565

305

DZW180

250

255

900

1710

1116

565

305

DZW250

275

258

1041

1988

1390

565

305

DZW250

300

306

1194

2265

1665

770

400

DZW350

325

310

1245

2415

1800

770

400

DZW500

350

353

1250

2536

1936

794

266

DZW800

375

356

1317

2665

2066

794

266

DZW800
