钛合金闸阀

<钛合金闸阀

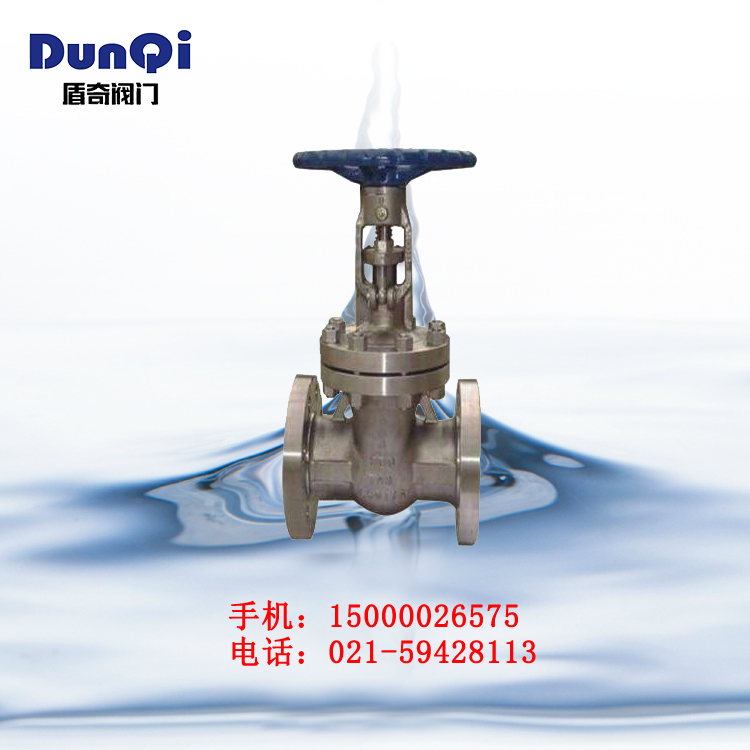

Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀:手动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为钛合金,工作压力 1.6-2.5MPa,阀体材料为 ZTA2 钛合金的闸阀。因为钛和氧有很好的亲和力,极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜,对许多腐蚀介质都呈现出特别优异的耐腐蚀性。

钛合金闸阀 主要性能参数

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

Z40W-16Ti

16

1.6

 200

氧化腐蚀性介质

Z40W-25Ti

25

2.5

钛合金闸阀 主要零件材料

型号

材料

阀体、阀盖、闸板

闸杆

密封面

填料

Z40W-16Ti

ZTA2

TC4

本体材料

聚四氟乙烯

Z40W-25Ti

钛合金闸阀 主要外形尺寸

Z40W-16Ti 型钛合金楔式闸阀

DN

L

D

D1

D2

b

f

ød

H

D0

重量 /kg

15

130

95

65

45

14

2

ø14

175

200

4

20

150

105

75

55

14

2

ø14

180

200

5

25

160

115

85

65

14

2

ø14

210

200

6

32

180

135

100

78

16

2

ø18

210

200

7

40

200

145

110

85

16

3

ø18

350

200

19

50

250

160

125

100

16

3

ø18

358

240

29

65

265

180

145

120

18

3

ø18

375

240

33

80

280

195

160

135

20

3

ø18

433

280

45

100

300

215

180

155

20

3

ø18

502

320

63

125

325

245

210

185

22

3

ø18

612

360

108

150

350

280

240

210

24

3

ø23

676

360

134

200

400

335

295

265

26

3

12×ø23

820

400

192

250

450

405

355

320

30

3

12×ø25

969

450

273

300

500

460

410

375

30

4

12×ø25

1142

560

379

350

550

520

470

435

34

4

16×ø25

1280

640

590

400

600

580

525

485

36

4

16×ø30

1452

640

850

450

650

640

585

545

40

4

20×ø30

1541

720

907

500

700

705

650

608

44

4

20×ø34

1676

720

958

600

800

840

770

718

48

5

20×ø41

1874

800

1112

Z40W-25Ti 型钛合金楔式闸阀

DN

L

D

D1

D2

b

f

ød

H

D0

重量 /kg

15

130

95

65

45

16

2

ø14

175

200

4

20

150

105

75

55

16

2

ø14

180

200

5

25

160

115

85

65

16

2

ø14

210

220

6

32

180

135

100

78

18

2

ø18

210

220

7

40

200

145

110

85

18

3

ø18

350

220

18

50

250

160

125

100

20

3

ø18

358

250

25

65

265

180

145

120

22

3

ø18

373

280

35

80

280

195

160

135

22

3

ø18

435

300

50

100

300

230

190

160

24

3

ø23

500

350

65

125

325

270

220

188

28

3

ø25

614

400

100

150

350

300

250

218

30

3

ø25

674

450

135

200

400

360

310

278

34

3

12×ø25

818

500

180

250

450

425

370

332

36

3

12×ø30

969

550

207

300

500

485

430

390

40

4

16×ø30


560

400

350

550

550

490

448

44

4

16×ø34

1280

640

631

400

600

610

550

505

48

4

16×ø34

1450

640

900

450

650

660

600

555

50

4

20×ø34

1541

720

1013

500

700

730

660

610

52

4

20×ø41

1676

720

1166

600

800

840

770

718

56

5

20×ø41

1874

800

1258

700

900

955

875

815

60

5

24×ø48

2280

850

800

1000

1070

990

930

64

5

24×ø48

2420

700
