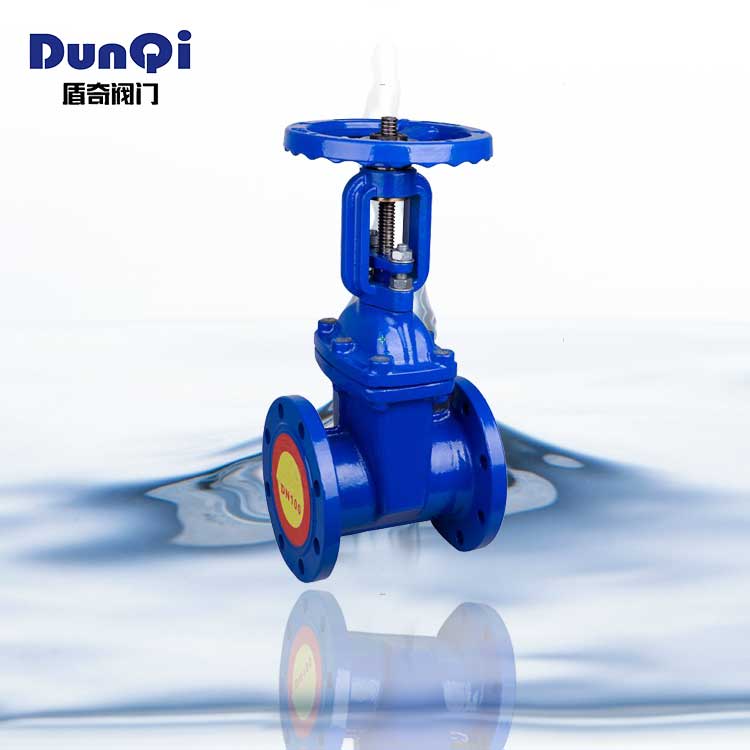

Z41明杆弹性座封闸阀

<Z41明杆弹性座封闸阀

Z41明杆弹性座封闸阀 产品概述

明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。
主要技术参数
公称压力：1 0～2 5MPa
公称通径：50--400mm
工作温度：O～80℃
适用介质：水、油、气等
法兰标准：GB／T 17241.6 GB9113
试验标准：GBl3927 APl598
主要零部件材料

序  号

零件名称

材    质

1

手  轮

可锻铸铁

2

阀杆螺母

铜合金

3

支  架

灰铸铁、球墨铸铁、铸钢

4

压  盖

球墨铸铁、铸钢

5

密封圈

丁腈橡胶、三元乙丙

6

阀  杆

不锈钢

7

中口垫

丁腈橡胶、三元乙丙

8

闸  板

球墨铸铁+三元乙丙或丁腈橡胶

9

阀  体

灰铸铁、球墨铸铁、铸钢

主要连接外型尺寸       单位：mm

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

Hmin （全关）

322

332

350

420

581

581

736

882

1109

1300

1380

Hmix （全开）

374

398

429

524

721

736

942

1013

1117

1655

1805
