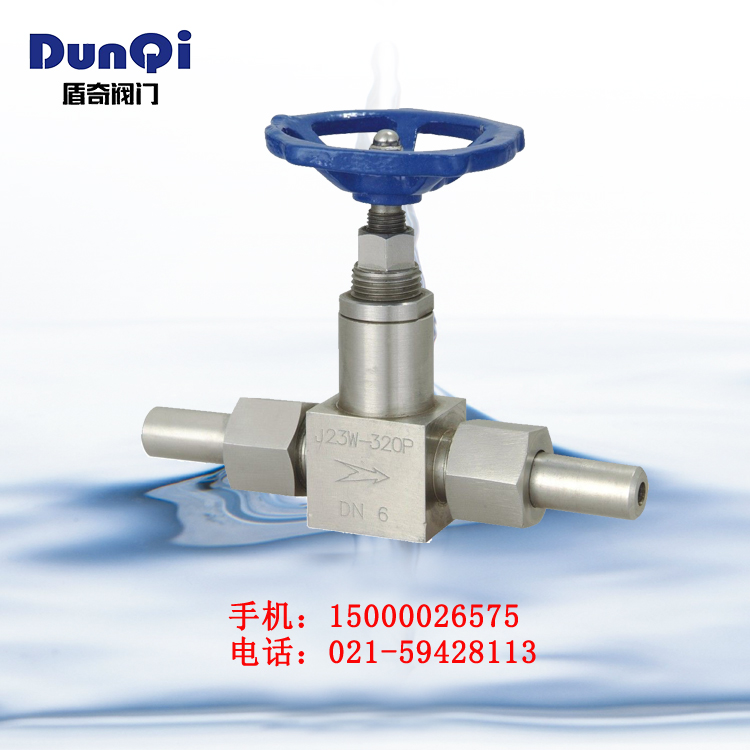

J23W外螺纹针型阀 产品概述
结构形式
应用规范
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；卡套式
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
性能规范 单位：MPa
实验项目 | 压力值 |
公称压力 | 16 |
壳体实验 | 24 |
密封试验 | 17.6 |
气压试验 | 9.6 |
适用温度 | ≤425℃ |
适用介质 | 水、蒸汽、油品等 |
主要零件材料
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
J23W-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
J23W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要外形尺寸
规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
DN6 | M20×1.5 | φ14×4 | 66 | 140 | 84 | 63 | 0.65 |
DN10 | M24×4.5 | φ18×4 | 78 | 160 | 93 | 78 | 0.8 |
