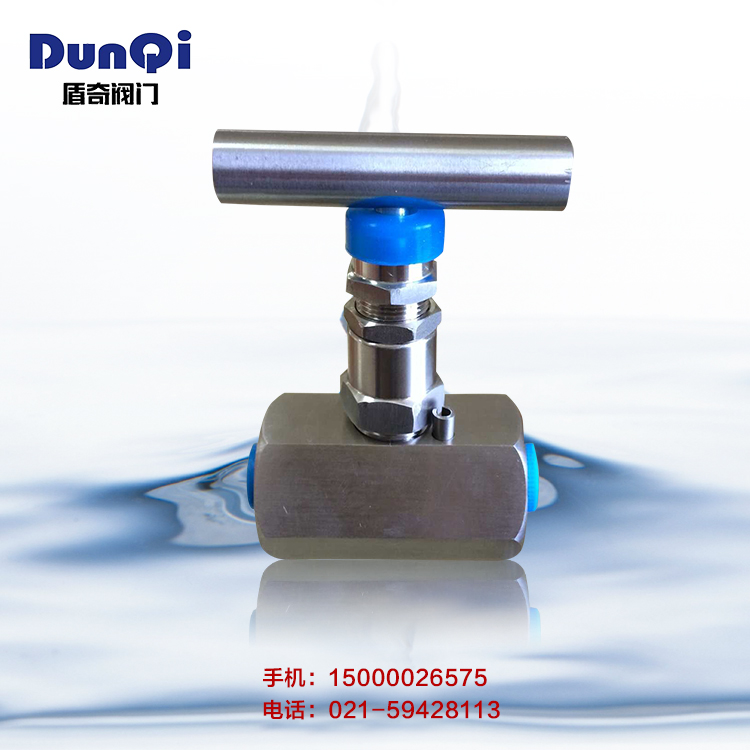

J13W内螺纹针型阀 产品概述
J13W内螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
设计制造
GB/T 12224-1989
JB/ T 7747-1995
连接形式
内螺纹连接；承插焊连接
结构特征
锥面密封；浮动阀瓣
阀门检验和试验
GB/T 13927-1992
材料
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
性能规范
试验项目 | 压力值 |
公称压力 | 32 |
壳体试验 | 48 |
密封试验 | 35.2 |
气压试验 | 19.2 |
适用温度 | ≤425°C |
适用介质 | 水、蒸气、油品等 |
主要零件材料
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
J13H | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
规格 | G | L | H | D0 | 重量（KG） |
DN6 | 1/4 | 60 | 90 | 63 | 0.65 |
DN10 | 3/8 | 60 | 92 | 63 | 0.65 |
DN15 | 1/2 | 65 | 98 | 63 | 0.8 |
DN20 | 3/4 | 80 | 110 | 78 | 1 |
DN25 | 1" | 90 | 125 | 100 | 1.8 |
DN32 | 11/2 | 128 | 180 | 140 | 5 |
