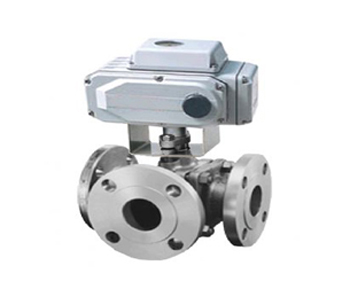

Q944F、Q945F电动法兰三通球阀

<Q944F、Q945F电动法兰三通球阀

Q944F、Q945F电动法兰三通球阀 产品概述

电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。
电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。电动三通球阀工作原理：电动三通球阀由电动执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实现不同的组合控制。
该产品以单相交流电为力源，接来的开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的型三通可使三路正交的管道互合流作用，也可使其中两条管道连型三通流路只能连通互相正电三通球阀在结构上采用一体化结面阀座的密封型式，法兰连接少，可靠性高，设计实三通球芯分型和L型，使用寿命长，流通能力大，阻力小。球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
主要技术参数

阀体

阀体形式

三通铸造球型阀

公称通径

DN15～200mm

公称压力

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K

法兰标准

JIS、ANSI、GB、JB、HG等

连接形式

法兰式、螺纹式(适用于1/2"～2")

阀盖形式

整体式

压盖型式

压板压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式

O型球型阀芯

流量特性

快开特性

执行机构

执行器型号

DSR、3810R、DZW、HQ、PSQ电动执行机构

主要技术参数

电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%


主要性能指标

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

允许压差(MPa)

≤ 公称压力

动作范围

0～90°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%

主要零件材料

1

左阀体

WCB、CF8、CF8M、CF3M



2

右阀体

WCB、CF8、CF8M、CF3M

3

阀座

PEFE、PPL、304、316

4

球体

2Cr13、304、316

5

阀杆

2Cr13、304、316

6

密封填料

PTFE/柔性石墨

7

填料压盖

WCB、CF8、CF8M、CF3M

主要外形及连接尺寸

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

L

150

150

180

200

220

240

260

280

320

380

440

550

L1

75

75

90

100

110

120

130

140

160

190

220

275

H

根据所配执行机构而定

D

95

105

115

140

150

165

185

200

220

250

285

340

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

46

56

65

76

84

99

118

132

156

184

211

266

b

14

16

16

18

18

20

20

20

22

22

24

24

A、A1

根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
