Q644F、Q645F气动法兰三通球阀

<Q644F、Q645F气动法兰三通球阀

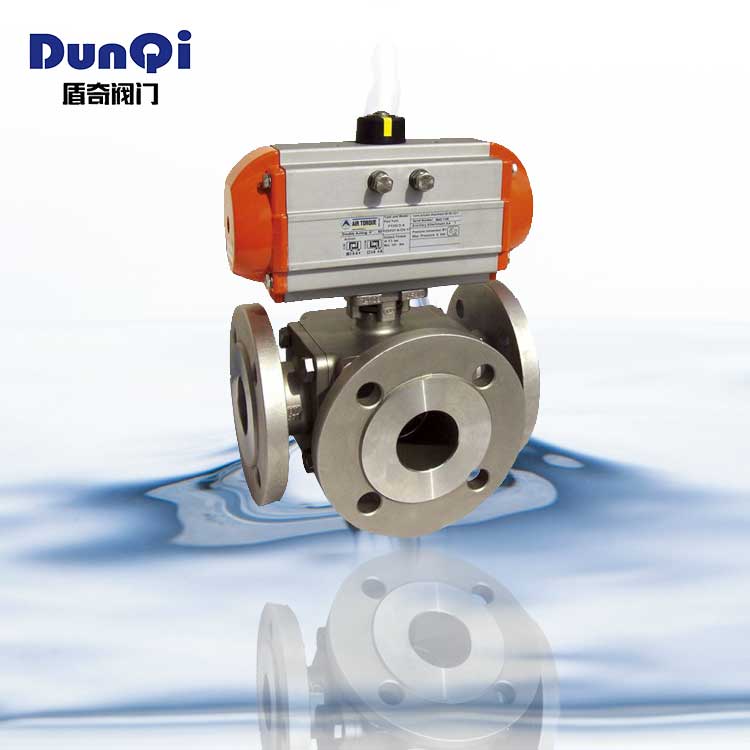

Q644F、Q645F气动法兰三通球阀 产品概述

气动法兰三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
工作原理

气动法兰三通球阀的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。
产品特点

1.三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化

2.三通球芯分T型和L型，使用寿命长，流通能力大，阻力小

3.球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
主要技术参数

阀体

阀体形式

三通铸造球型阀

公称通径

DN15～200mm

公称压力

国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K

法兰标准

JIS、ANSI、GB、JB、HG等

连接形式

法兰式、螺纹式(适用于1/2"～2")

阀盖形式

整体式

压盖型式

压板压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

阀内件

阀芯形式

O型球体阀芯

流量特性

快开特性

执行机构

执行器型号

GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力

0.4～0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-20～+90℃

作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


主要性能指标

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

允许压差(MPa)

≤ 公称压力

动作范围

0～90°

泄露量Q

软密封为零泄露；金属密封符合ANSI B16.104 IV级标准

基本误差

带定位器：小于全行程的±2%

回差

带定位器：小于全行程的2%

主要零件材料

1

左阀体

WCB、CF8、CF8M、CF3M

2

右阀体

WCB、CF8、CF8M、CF3M

3

阀座

PEFE、PPL、304、316

4

球体

2Cr13、304、316

5

阀杆

2Cr13、304、316

6

密封填料

PTFE/柔性石墨

7

填料压盖

WCB、CF8、CF8M、CF3M

主要外形及连接尺寸

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

L

150

150

180

200

220

240

260

280

320

380

440

550

L1

75

75

90

100

110

120

130

140

160

190

220

275

H

根据所配执行机构而定

D

95

105

115

140

150

165

185

200

220

250

285

340

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

46

56

65

76

84

99

118

132

156

184

211

266

b

14

16

16

18

18

20

20

20

22

22

24

24

A、A1

根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
