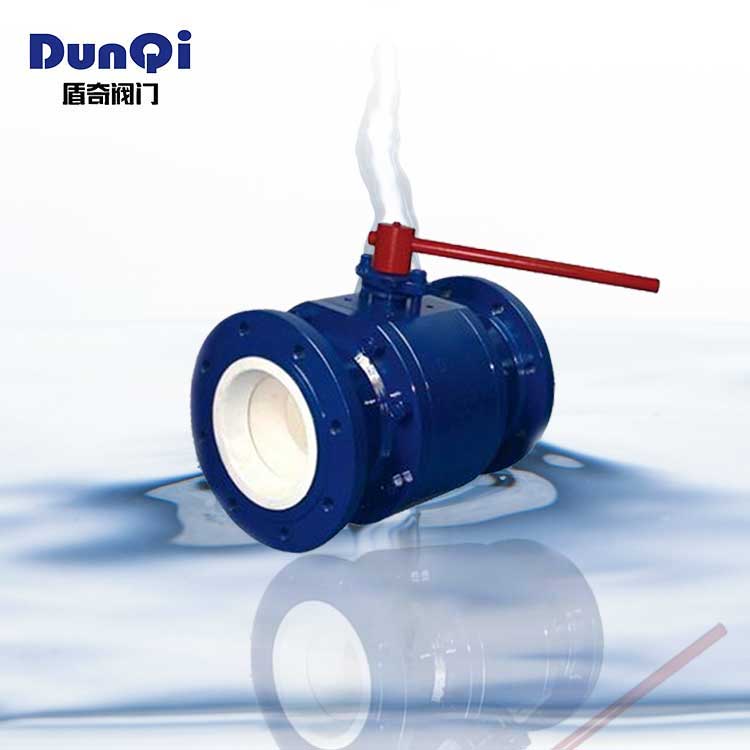

Q41系列全内衬陶瓷球阀的阀体内部与介质接触部分（包括球体及阀体内衬）均采用陶瓷材料，使用于火电厂脱硫脱硝、气力除灰、化工冶金、多晶硅硅粉输送等各种高腐蚀、高磨损、高冲刷工况。
主要性能特点：
1. 阀门壳体采用碳钢或不锈钢材料，采用三段式结构设计，结构简单可靠，并能有效保护内部陶瓷部件免受损坏。
2. 阀门球体及与介质接触的所有部位均内衬结构陶瓷材料，高纯氧化铝陶瓷和氧化锆陶瓷具有出色的耐腐蚀性能，在除氢氟酸外的绝大部分强腐蚀酸碱介质中都不会腐蚀。
3. 高纯氧化铝陶瓷和增韧氧化锆陶瓷除了具有好的耐腐蚀性能外，同样具有高的硬度（洛氏硬度HRA>88,仅次于金刚石等少数几种材质), 因此在各种含有固体颗粒的高冲刷高磨损工况中，可以长期使用而不会被磨损。
应用领域：
1. 火电厂烟气脱硫脱硝石灰水、石灰石浆液、石膏浆液
2. 火电厂气力除灰
3. 多晶硅硅粉气力输送
4. 冶金粉末气力输送
5. 湿法冶金硫酸/盐酸与矿砂混合物
6. 其他高腐蚀、高磨损、高冲刷工况
产品规范：
设计规范：GB/T 12237
结构长度：GB/T 12221
连接标准：GB/T 9113, JB/T 79.1, HG/T 20592
压力试验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 12252
主要零部件材料：
主体：碳钢（A105）、不锈钢（F304,F316,F304L,F316L）等
阀球：结构陶瓷
阀座：结构陶瓷
填料：柔性石墨，PTFE
公称通径：DN15-DN300(1/2"-12")
公称压力：PN6-PN100
适用温度：-29~+230℃
操作方式：手柄，蜗轮，气动，电动，电液联动等
适用介质：各种高腐蚀、高磨损、高冲刷介质
主要连接尺寸
型号 | PN | 主要尺寸(mm) | |||||||
DN | D | D1 | D2 | b | f | L | n-d | ||
Q41TC Q341TC Q641TC Q941TC | 1.0MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 20 | 3 | 222 | 4×18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 4×18 | ||
100 | 215 | 180 | 155 | 22 | 3 | 305 | 8×18 | ||
125 | 245 | 210 | 185 | 24 | 3 | 356 | 8×18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8×23 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 8×23 | ||
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | ||
300 | 440 | 400 | 368 | 28 | 4 | 610 | 12×23 | ||
1.6MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 | |
20 | 105 | 75 | 55 | 14 | 3 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 14 | 3 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 16 | 3 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 16 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 16 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 18 | 3 | 222 | 4×18 | ||
80 | 195 | 150 | 135 | 20 | 3 | 241 | 8×18 | ||
100 | 215 | 180 | 155 | 20 | 3 | 305 | 8×18 | ||
125 | 245 | 210 | 185 | 22 | 3 | 356 | 8×18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8×22 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 12×22 | ||
250 | 405 | 355 | 320 | 30 | 3 | 533 | 12×25 | ||
300 | 460 | 410 | 375 | 30 | 4 | 610 | 12×25 | ||
2.5MPa | 15 | 95 | 65 | 45 | 16 | 2 | 130 | 4×14 | |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 22 | 3 | 222 | 8×18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 8×18 | ||
100 | 230 | 190 | 160 | 24 | 3 | 305 | 8×23 | ||
125 | 270 | 220 | 188 | 28 | 3 | 356 | 8×25 | ||
150 | 300 | 250 | 218 | 30 | 3 | 394 | 8×25 | ||
200 | 360 | 310 | 278 | 34 | 3 | 457 | 12×25 | ||
250 | 425 | 370 | 332 | 36 | 3 | 533 | 12×30 | ||
300 | 485 | 430 | 390 | 40 | 4 | 610 | 16×30 | ||
