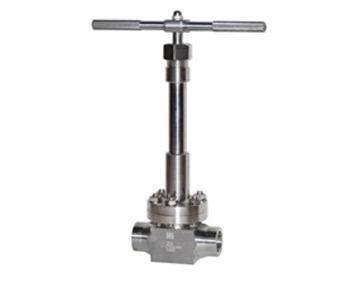

DJ61Y-160P低温高压截止阀 产品概述
产品规范
公称通径 | DN10-50mm |
公称压力 | PN16.0MPa |
适用介质 | 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
适用温度 | -196℃～+150℃ |
主要零部件材料
阀体、阀盖 | 0Cr18Ni9 |
阀杆、阀瓣 | 0Cr18Ni9 |
密封圈 | T2 |
填料 | PTFE |
主要外形及连接尺寸
公称通径 DN(mm) | DJ61Y-160P 低温高压截止阀 | 重量 | ||||||
尺 寸(mm) | (kg) | |||||||
H开 | H关 | D1 | D2 | L | A | D0 | ||
10 | 258 | 250 | 10 | 14.5 | 10 | 80 | 160 | 7 |
15 | 258 | 250 | 15 | 22.5 | 10 | 110 | 160 | 7.2 |
20 | 322 | 310 | 20 | 28.5 | 10 | 120 | 250 | 11.1 |
25 | 322 | 310 | 25 | 34.5 | 15 | 120 | 250 | 11.4 |
40 | 390 | 370 | 40 | 49.5 | 15 | 180 | 400 | 22.8 |
50 | 390 | 370 | 50 | 61.5 | 15 | 200 | 450 | 23.3 |
