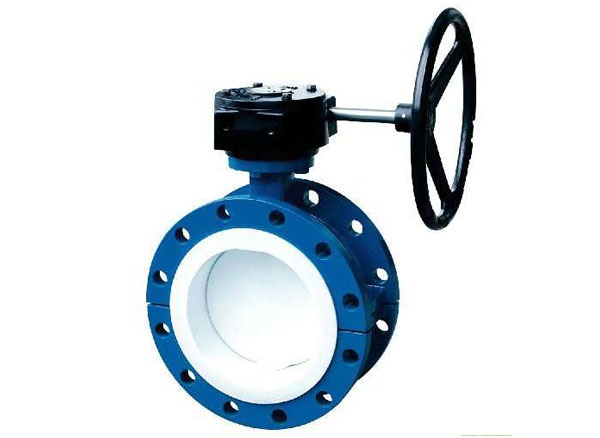

法兰式衬胶蝶阀

D41J法兰衬胶蝶阀/D641J气动衬胶蝶阀/D941J电动衬胶蝶阀在气体、液体管道上起调节流量或截流介质的作用，法兰衬胶蝶阀具有耐强腐蚀、稳定性好、可靠性强的特点，法兰衬胶蝶阀还具有密封可靠性强，防腐能力强，操作力矩小等优点，因此法兰衬胶蝶阀广泛的应用于食品、医药、化工、石油、电力、轻纺、造纸等行业。

法兰衬胶蝶阀采用标准

法兰连接尺寸GB4216.4-84;GB9115.8-88

结构长度GB12221-89

压力试验GB/T13927-92;ZBJ16006-90

法兰衬胶蝶阀主要技术参数

公称通径DN（mm）		50~2000
公称压力PN（MPa）		0.6	1.0
试验压力 Ps（MPa）	强度试验	0.9	1.5
	密封试验	0.66	1.1
适用介质	水、蒸汽、油品、海水、酸类
适用温度	-40℃~200℃

法兰衬胶蝶阀主要零件材料

名称	材料
阀体	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti HT250
阀板	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti HT250
阀杆	2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
密封圈	CR、NBR、EPDM、FPM
填料	NBR、柔性石墨 V型橡胶垫

法兰衬胶蝶阀主要外形尺寸

通径（DN）	L	D1	D	Z-Φd	H	H0	A	B	D0	Wt/kg
50	108	125	165	4-18	82.5	443	125	125	80	51
65	112	145	185	4-18	92.5	463	125	125	80	62
80	114	160	200	8-18	100	483	125	125	80	73.5
100	127	180	220	8-18	110	498	125	125	80	87
125	140	210	250	8-18	125	682	325	245	150	98
150	140	240	285	8-22	142.5	736	325	245	150	102
200	152	295	340	8-22	170	800	325	245	150	150
250	165	350	395	12-22	192.5	895	363	313	200	170
300	178	400	445	12-22	222.5	956	363	313	200	220
350	190	460	505	16-22	252.5	1029	363	313	250	350
400	216	515	565	16-26	282.5	1103	363	313	250	430
450	222	565	615	20-26	307.5	1280	465	439	300	550
500	229	620	670	20-26	335	1186	546	431	360	580
600	267	725	780	20-30	390	1321	546	556	360	850
700	430	840	895	24-30	420	1431	546	556	360	950
800	470	950	1015	24-33	477.5	1542	546	556	360	1150
900	510	1050	1115	28-33	1117.5	1800	617	706	360	1750
1000	550	1160	1230	28-36	582.5	2363	632	706	360	2100
1200	630	1380	1455	32-39	692.5	2583	632	706	360	2580
1400	710	1590	1675	36-42
1600	790	1820	1915	40-48
1800	870	2020	2115	44-48
2000	950	2230	2325	48-48
