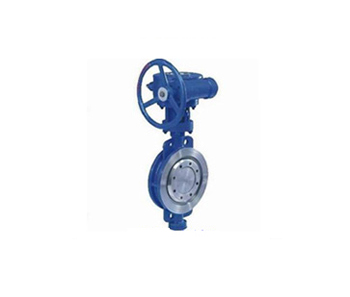

D373H对夹硬密封蝶阀

<D373H对夹硬密封蝶阀

D373H对夹硬密封蝶阀 产品概述

D373H对夹硬密封蝶阀采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,适用于冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体,密封性能可靠,是通用蝶阀向中压高压领域的延伸和发展。

用途及特点

D373H对夹硬密封蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体装置。

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格
蝶板采用绗架结构,强度高,过流面积大,流阻小
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

主要技术参数

公称通径DN(mm)

50~2000

公称压力PN(Mpa)

0.6

1.0

1.6

2.5

密封试验(Mpa)

0.66

1.1

1.76

2.75

强度试验(Mpa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

 零件名称

零件材料

阀体

碳钢、不锈钢、铬钢、合金钢

蝶板

碳钢、不锈钢、铬钢、合金钢

密封圈

316不锈钢+柔性石墨、聚四氟乙烯

阀杆

45#、2Cr13、不锈钢、铬钼钢

填料

柔性石墨、聚四氟乙烯

备注 :铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M

主要外形及连接尺寸

公称通径

主要外型及连接尺寸(mm)

L

H

H1

L1

L2

PN0.6Mpa

PN1.0Mpa

D1

4-Φd

D1

4-Φd

50

43

250

80

48

145

110

4-14

125

4-18

65

46

265

95

48

145

130

4-14

145

4-18

80

64

275

100

48

145

150

4-18

160

4-18

100

64

370

125

48

145

170

4-18

180

4-18

125

70

420

135

70

175

200

4-18

210

4-18

150

76

505

172

70

175

225

4-18

240

4-22

200

89

610

240

90

200

280

4-18

295

4-22

250

114

665

265

90

200

335

4-18

350

4-22

300

114

755

295

125

280

395

4-22

400

4-22

350

127

860

330

125

280

445

4-22

460

4-22

400

140

890

370

125

280

495

4-22

515

4-26

450

152

966

395

130

280

550

4-22

565

4-26

500

152

1040

430

130

280

600

4-22

620

4-26

600

154

1285

490

175

365

705

4-26

725

4-30

700

165

1395

545

175

365

810

4-26

840

4-30

800

190

1560

615

225

440

920

4-30

950

4-33

900

203

1700

700

225

440

1020

4-30

1050

4-33

1000

216

1865

715

290

490

1120

4-30

1160

4-36

1200

254

2125

865

290

490

1340

4-33

1380

4-39

1400

279

2340

950

290

490

1560

4-36

1590

4-42

1600

318

2580

1070

410

600

1760

4-36

1820

4-48

1800

356

2880

1200

500

600

1790

4-39

2020

4-48

2000

406

3200

1350

500

800

2180

4-42

2230

4-48

公称通径

主要外型及连接尺寸(mm)

L

H

H1

L1

L2

PN1.6Mpa

PN2.5Mpa

D1

4-Φd

D1

4-Φd

50

50

250

80

48

145

125

4-18

125

4-18

65

65

265

95

48

145

145

4-18

145

4-48

80

80

275

100

48

145

160

4-18

160

4-18

100

64

370

125

48

145

180

4-18

190

4-22

125

70

420

135

70

175

210

4-18

220

4-26

150

76

505

172

70

175

240

4-22

250

4-26

200

89

610

240

90

200

295

4-22

310

4-26

250

114

665

90

90

200

355

4-26

370

4-30

300

114

755

295

125

280

410

4-26

430

4-30

350

127

860

330

125

280

470

4-26

490

4-33

400

140

890

370

125

280

525

4-30

550

4-36

450

152

966

395

130

280

585

4-30

600

4-36

500

152

1040

430

130

280

650

4-33

660

4-36

600

154

1285

490

175

365

770

4-36

770

4-39

700

165

1395

545

175

365

840

4-36

875

4-42

800

190

1560

615

225

440

950

4-39

990

4-48

900

203

1700

700

225

440

1050

4-39

1090

4-48

1000

216

1865

715

290

490

1170

4-42

1210

4-55

1200

254

2125

865

290

490

1390

4-48

1420

4-55

1400

279

2340

950

290

490

1590

4-48

1640

4-60

1600

318

2580

1070

410

600

1820

4-55

1860

4-60

1800

356

2880

1200

500

600

2020

4-55

2070

4-68

2000

406

3200

1350

500

800

2230

4-60

2300

4-68
