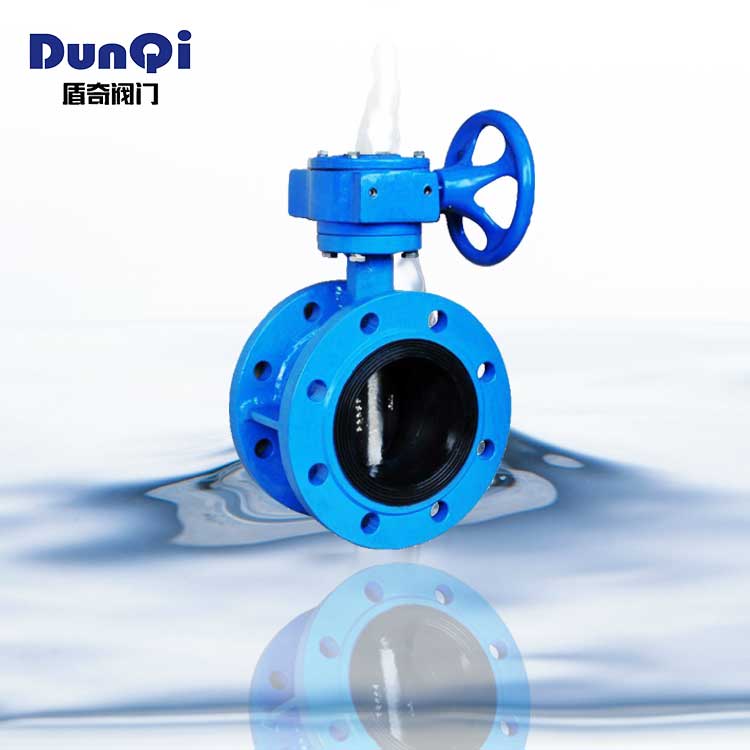

D341X蜗轮法兰蝶阀

<D341X蜗轮法兰蝶阀

D341X蜗轮法兰蝶阀 产品概述

D341X蜗轮法兰蝶阀采用单偏心结构,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特,操作灵活,省力,方便。

结构特点

D341X蜗轮法兰蝶阀主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性近似于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。

用途

D341X蜗轮法兰蝶阀软密封中线法兰蝶阀,单偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

主要技术参数

公称通经DN(mm)

50~2000

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、手动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

蝶板

球墨铸铁、铸钢、不锈钢及合金钢

阀轴

2Cr13、不锈钢

密封圈

丁腈耐油橡胶、聚四氟乙烯

填料

O型圈、柔性石墨

主要外形及连接尺寸

公称
通径

mm

长度

外形尺寸
(参考值)

连接尺寸 (标准值)

重量
kg

0.6MPa

1.0MPa

1.6MPa

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

13

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

14

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

15.5

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

19.5

125

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

25.5

150

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

28.5

200

152

164

572

270

280

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

48

250

250

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

69

300

270

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

91

350

290

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

110

400

310

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

140

450

330

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

180

500

350

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

215

600

390

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

290

700

430

478

1476

640

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

560

800

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

910

900

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1500

1000

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1750

1200

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

2180

1400

710

910

2310

1000

925

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

2400

1600

790

1030

2595

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

2870

1800

870

1140

2810

1100

980

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

3380

2000

950

1250

3100

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

4010
