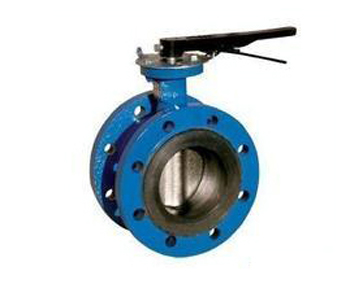

D41X手动法兰式软密封蝶阀

D41X手动法兰式软密封蝶阀产品概述

D41X手动法兰式软密封蝶阀采用单偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。本阀操作灵活、省力、方便。

结构特点

D41X手动法兰式软密封蝶阀主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便；90°的启闭，开关迅速，操作扭矩小，省力轻巧；密封性能好，使用寿命长，可达到零泄露；其流量特性近似于直线，调节性能好。阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。

用途

D41X手动法兰式软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

主要技术参数

公称通经DN（mm)	50～2000		50～2000
公称压力PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、手动、电动、气动、液动

主要零部件材料

零件名称	材料
阀体	灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料
蝶板	球墨铸铁、铸钢、不锈钢及合金钢
阀轴	2Cr13、不锈钢
密封圈	丁腈耐油橡胶、聚四氟乙烯
填料	O型圈、柔性石墨

主要外形及连接尺寸

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)												参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	-
65	2 1/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	-
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	-
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	-
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	-
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	-
