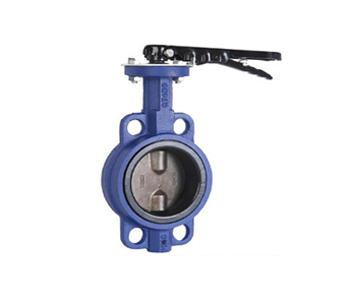

D71X脱硫蝶阀 产品概述
脱硫脱硝蝶阀专为电厂脱硫脱硝工程而设计，充分考虑了脱硫浆液对阀门的腐蚀和磨损，保证阀板衬里是能够接触到浆液的部件，而其他部件不被石灰石（或石灰膏）浆液腐蚀。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开，与其他同类阀门比较，它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。
应用范围
脱硫专用蝶阀可广泛用于水电、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用。阀门自动控制装备有电动执行机构或双作用气动执行器，可以实现自动与手动双重启闭功能。
结构特点
脱硫蝶阀主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应材质。
1. 采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著
2. 设计合理，结构紧凑，安装拆卸简单，便于维修
3. 采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数比较低，阀门使用寿命较长
4. 阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小
5. 独特设计的模压橡胶阀座具有好的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于 的压缩状态以保持零泄漏
6. 阀门两端口橡胶密封面突出球墨铸铁法兰面，阀门在管道安装时无需额外的橡胶密封垫片
7. 蝶阀的操作机构选用灵活
8. 蝶阀外观精美耐腐蚀性好
标准规范
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零件材料
壳体材质采用球墨铸铁
蝶板材质采用良好合金低碳钢
阀轴采用良好的不锈钢 2Cr13
阀座橡胶密封圈 EPDN
轴套采用铝青铜
