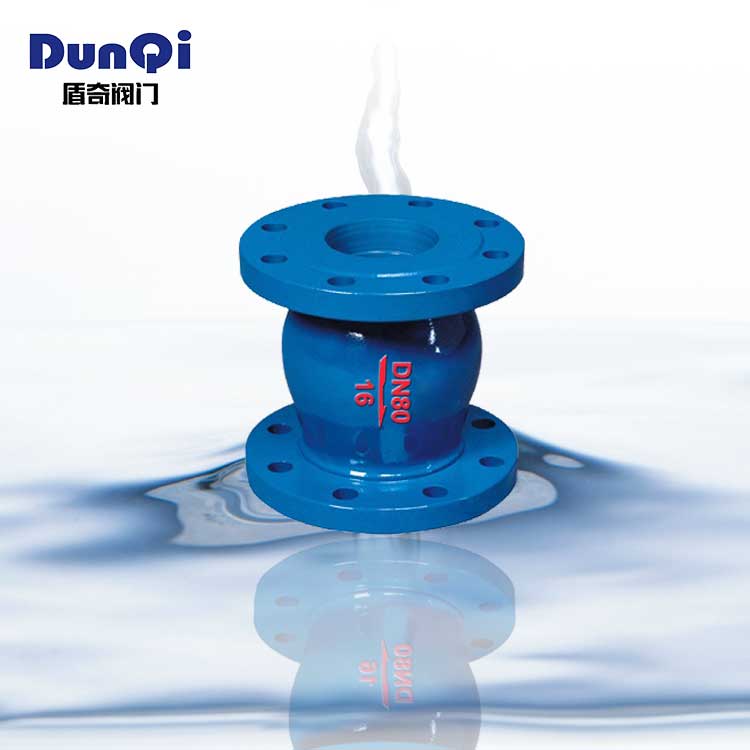

DRVZ(H42X) 静音式止回阀

<DRVZ(H42X) 静音式止回阀

DRVZ(H42X) 静音式止回阀 产品概述

静音式止目阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。
该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。

主要技术参数

型号

DRVZ-10

DRVZ-16

DRVZ-25Q

公称压力

PN1.0MPa

PN1.6MPa

PN2.5MPa

公称通径

DN50-350mm

高工作压力

1.0 MPa

1.6 MPa

2.5 MPa

密封试验压力

1.0 MPa

1.6 MPa

2.5 MPa

壳体试验压力

1.5 MPa

2.4 MPa

3.75 MPa

主要
零件
材料

阀体、导流体

灰铸铁

球墨铸铁

阀座、轴承、阀瓣、轴

铝青铜或铭不锈钢

弹簧

不锈钢

主要外形尺寸

(法兰尺寸1.0MPa按GB4216.84标准， PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准)

公称通径

L

50

120

65

150

80

180

100

229

125

254

150

267

200

292

250

340

300

-

350

-
