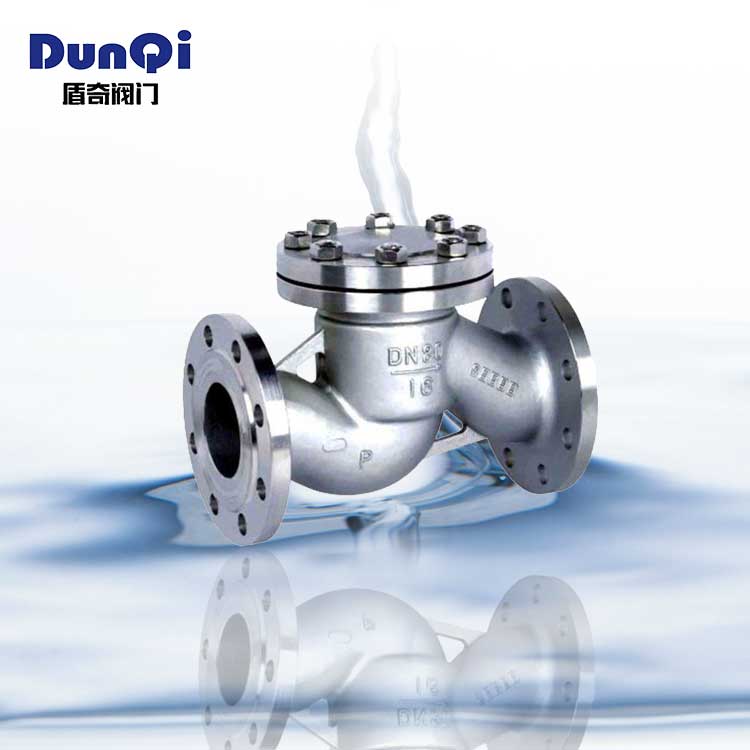

H41国标升降式止回阀

<H41国标升降式止回阀

H41国标升降式止回阀 产品概述

PN l.6MPa~16.0MPa

产品概述

止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

执行标准

类 型

设计与制造

结构长度

法兰尺寸

压力温度

试验-检验

旋启式止回阀

GB12236

GB12221

GB9113

JB79

GB9131

GB/T13927

JB/9092

升降式止回阀

GB12235

压力试验

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.0

11.0

18.0

气密封试验

0.5-0.7

主要零件材料及性能

体、盖、板

阀 杆

密封面

垫 片

密封面

工作温度℃

适用介质

WCB

WCB

1Cr13

增强柔性石墨

1Cr13/

柔性石墨

PTFE

齿轮垫片

13Cr

STL

本体材料

尼龙

≤425

水蒸汽油品

WC6

WC6

≤540

WC9

WC9

≤570

ZGCr5Mo

ZGCr5Mo

≤550

ZG1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni9Ti

≤200

硝酸类

ZG1Cr18Ni12Mo9Ti

ZG1Cr18Ni12Mo9Ti

ZG1Cr18Ni12Mo9Ti

≤200

醋酸类

H41升降式止回阀PN l.6MPa ~l0.0MPa


主要尺寸和重量

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

W(kg)

凸面法兰

RF

H41H

H41Y

H41W

H41N

16C

16P

16R

15

130

95

65

45

14

4-14

58

2.0

20

150

105

75

55

14

4-14

63

2.7

25

160

115

85

65

14

4-14

71

3.5

32

180

135

100

78

16

4-18

84

5.4

40

200

145

110

85

16

4-18

96

6.5

50

230

160

125

100

16

4-18

115

9.1

65

290

180

145

120

18

4-18

145

14

80

310

195

160

135

20

8-18

156

25

100

350

215

180

155

20

8-18

170

40

125

400

245

210

185

22

8-18

201

56

150

480

280

240

210

24

8-23

238

90

2.5MPa

15

130

95

65

45

16

4-14

60

4

凸面法兰

RF

H41H

H41Y

H41W

H41N

25

25P

25R

20

150

105

75

55

16

4-14

64

5

25

160

115

85

65

16

4-14

68

6

32

180

135

100

78

18

4-18

79

9

40

200

145

110

85

18

4-18

98

12

50

230

160

125

100

20

4-18

110

16

65

290

180

145

120

22

8-18

160

24

80

310

195

160

135

22

8-18

170

31

100

350

230

190

160

24

8-23

195

45

125

400

270

220

188

28

8-25

225

68

150

480

300

250

210

30

8-25

255

100

H41升降式止回阀   PN 4.0MPa~10.0MPa

主要尺寸和重量

4.0MPa

DN

L

D

D1

D2

b

n-d

H

重量

凹凸法兰

MFM

H41H

H41Y

H41W

H41N

40

40P

40R

40I

15

130

95

65

40

16

4-14

100

4

20

150

105

75

51

16

4-14

105

5

25

160

115

85

58

16

4-14

120

6

32

180

135

100

66

18

4-18

130

9

40

200

145

110

76

18

4-18

135

12

50

230

160

125

88

20

4-18

149

15

65

290

180

145

110

22

8-18

164

18

80

310

195

160

121

22

8-18

169

25

100

350

230

190

150

24

8-23

194

35

125

400

270

220

176

28

8-25

225

65

150

480

300

250

204

30

8-25

255

100

6.4MPa

15

210

105

75

40

18

4-14

100

7

凹凸法兰

MFM

H41H

H41Y

H41W

H41N

64

64P

64R

64I

20

230

125

90

51

20

4-18

110

11

25

230

135

100

58

22

4-18

125

13

32

260

150

110

66

24

4-23

152

14

40

260

165

125

76

24

4-23

168

20

50

300

175

135

88

26

4-23

170

23

65

340

200

160

110

28

8-23

188

37

80

380

210

170

121

30

8-23

205

46

100

430

250

200

150

32

8-25

230

68

125

500

295

240

176

36

8-30

245

93

150

550

340

280

204

38

8-34

265

120

10.0MPa

15

210

105

75

40

20

4-14

100

7

凹凸法兰

MFM

H41H

H41Y

H41W

H41N

100

100P

100R

100I

20

230

125

90

51

22

4-18

110

11

25

230

135

100

58

24

4-18

125

13

32

260

150

110

66

24

4-23

140

14

40

260

165

125

76

26

4-23

168

25

50

300

195

145

88

28

4-25

170

28

65

340

200

170

110

32

8-25

188

42

80

380

230

180

121

34

8-25

205

65

100

430

265

210

150

38

8-30

230

95

125

500

310

250

176

42

8-34

245

115

150

550

350

290

204

46

12-34

265

142

160

160P

160R

160I

32

260

165

115

85

30

4-25

170


40

260

175

125

92

32

4-27

190


50

300

215

165

132

36

8-25

300


65

340

245

190

152

44

8-30

300


80

380

260

205

168

46

8-30

370


100

430

300

240

200

48

8-34

410
