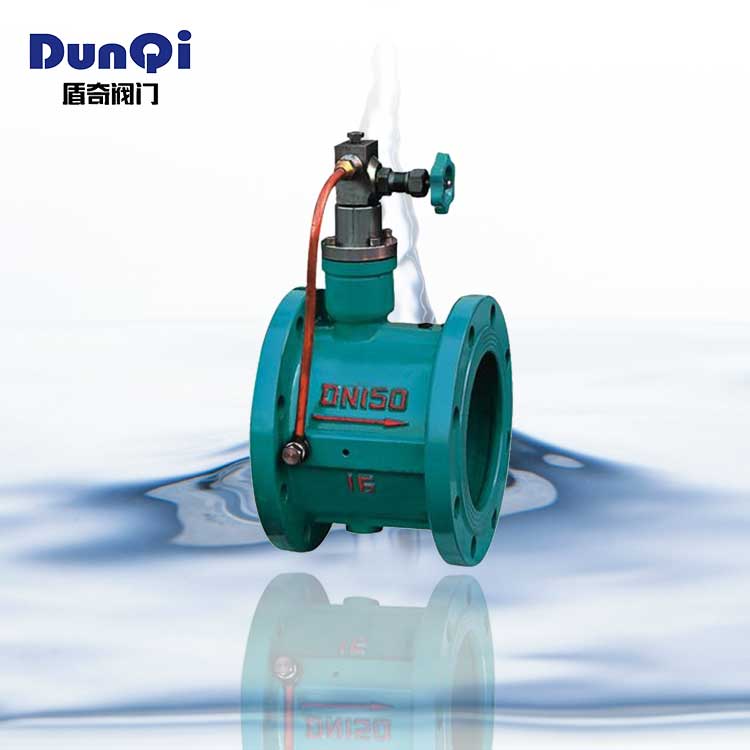

HH46型微阻缓闭蝶式止回阀 产品概述
HH46X、HDH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。它具有体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长。
主要零件材料
零件名称 | 阀体 | 阀瓣 | 阀杆、油 | 弹 簧 | 阀 座 |
材 料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |
主要技术参数
型号 | 公称 | 强度试验压力 | 密封 | 适用 | 适用 | 缓闭 |
HH46X | 1.0 | 1.5 | 1.1 | ≤80 | 清水 | ≤60秒 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
主要外形尺寸(法兰连接尺寸：按JB/T79—94)
公称压力 | 公称通径 | 尺 寸fmm) | ||
L | H | H1 | ||
1.0 | 40 | 140 | 200 | 88 |
50 | 150 | 215 | 98 | |
65 | 170 | 225 | 108 | |
80 | 180 | 235 | 118 | |
100 | 190 | 280 | 130 | |
125 | 200 | 290 | 148 | |
150 | 210 | 310 | 172 | |
200 | 230 | 350 | 210 | |
250 | 250 | 415 | 240 | |
300 | 270 | 450 | 264 | |
公称压力 | 公称通径 | 尺 寸(mm) | ||
L | H | H1 | ||
1.0 | 350 | 290 | 480 | 297 |
400 | 310 | 550 | 324 | |
450 | 330 | 585 | 351 | |
500 | 350 | 640 | 379 | |
600 | 390 | 720 | 434 | |
700 | 430 | 780 | 491 | |
800 | 470 | 840 | 549 | |
900 | 510 | 990 | 600 | |
1000 | 550 | 1050 | 655 | |
1200 | 630 | 1210 | 770 | |
