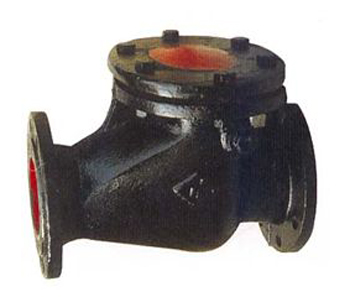

H44T旋启式止回阀 产品概述
本阀适于工作温度≤100℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
主要性能规范
公称压力PN(Mpa) | 1.0 | 工作温度℃ | ||
试验压力P(Mpa) | 密 封 | 1.1 | 常 温 | |
强 度 | 1.5 | |||
工作压力(Mpa) | P | 1.0 | ≤100℃ | |
主要零件材料
零件名称 | 材 料 |
阀体、阀板、阀盖、摇杆 | 灰铸铁 |
销 轴 | 不锈钢 |
密封圈 | 铜合金 |
垫 片 | 橡胶石棉板 |
主要外形尺寸、连接尺寸及重量
公称通径 DN(mm) | 尺寸(mm) | 重量(kg) | ||||||
L | D | D1 | D2 | b | Z-Φd | H | ||
80 | 310 | 195 | 160 | 135 | 22 | 4-18 | 161 | 39 |
100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 178 | 50 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 | 98 |
200 | 500 | 335 | 295 | 265 | 26 | 8-23 | 262 | 133 |
300 | 700 | 440 | 400 | 368 | 28 | 12-23 | 350 | 248 |
