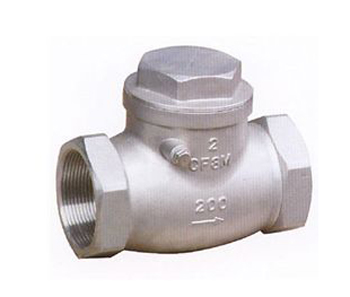

H14W内螺纹旋启式止回阀 产品概述
应用规范
公称压力：0.6-2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP DIN259/2999
主要零件材料
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |
主要连接尺寸及重量
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
