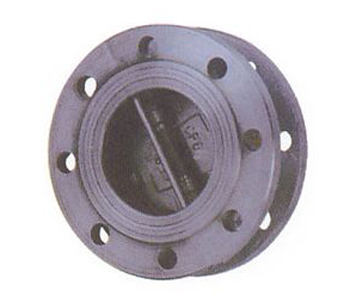

H46双瓣止回阀

<H46双瓣止回阀

H46双瓣止回阀 产品概述

主要尺寸及重量

公称通径

公称压力PN1.0MPa

尺寸/mm

L

D

D1

D2

b

Z-Φd

50

60

160

125

100

20

4-Φ18

65

67

180

145

120

20

4-Φ18

80

73

195

160

135

22

4-Φ18

100

73

215

180

155

22

8-Φ18

125

86

245

210

185

24

8-Φ18

150

98

280

240

210

24

8-Φ23

200

127

335

295

265

26

8-Φ23

250

146

390

350

320

28

12-Φ23

300

181

440

400

368

28

12-Φ23

350

184

500

460

428

30

16-Φ23

400

191

565

515

482

32

16-Φ25

450

203

615

565

532

32

20-Φ25

500

219

670

620

585

34

20-Φ25

600

222

780

725

685

36

20-Φ30

700

305

895

840

800

38

24-Φ30

800

305

1010

950

905

44

24-Φ34

1000

432

1220

1160

1115

50

28-Φ34

1200

524

1450

1380

1325

56

32-Φ41

主要尺寸及重量

公称通径

公称压力PN1.6MPa

尺寸/mm

L

D

D1

D2

b

Z-Φd

50

60

160

125

100

16

4-Φ18

65

67

180

145

120

18

4-Φ18

80

73

195

160

135

20

8-Φ18

100

73

215

180

155

20

8-Φ18

125

86

245

210

185

22

8-Φ18

150

98

280

240

210

24

8-Φ23

200

127

335

295

265

26

12-Φ23

250

146

405

355

320

30

12-Φ25

300

181

460

410

375

30

12-Φ25

350

184

520

470

435

34

16-Φ25

400

191

580

525

485

36

16-Φ30

500

219

705

650

608

44

20-Φ34

主要尺寸及重量

公称通径

公称压力PN2.5MPa

尺寸/mm

L

D

D1

D2

b

Z-Φd

50

60

160

125

100

16

4-Φ18

65

67

180

145

120

18

4-Φ18

80

73

195

160

135

20

8-Φ18

100

73

215

180

155

20

8-Φ23

125

86

245

210

185

22

8-Φ25

150

98

280

240

210

24

8-Φ25

200

127

335

295

265

26

12-Φ25

250

146

405

355

320

30

12-Φ30

300

181

460

410

375

30

12-Φ30

350

184

520

470

435

34

16-Φ34

400

191

580

525

485

36

16-Φ34

500

219

705

650

608

44

20-Φ41
