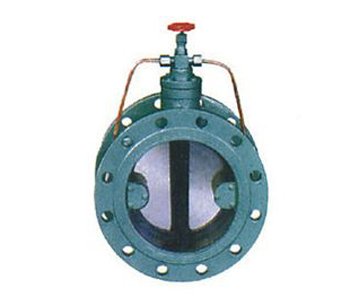

HH49型微阻缓闭蝶式止回阀 产品概述
适用于公称压力1.0MPa，介质温度≤80％的清水、污水、海水等介质管道上，以及给、排水加压泵组上。通过本阀微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。
特点
1、由于本止回阀设有微阻缓闭装置，能有效地防止水击现象的发生，保证管道正常运行。
2、本止回阀体积小、重量轻。
3、密封面为橡胶对金属的软密封，密封性能可靠。耐磨损，使用寿命长。
主要零件材料
阀体 | 球墨铸铁 |
蝶板 | 铸钢 |
阀杆 | 不锈钢 |
主要外形尺寸与法兰连接尺寸
公称通径 | 产要尺寸 | 法兰尺寸和螺栓规格 | |||
1.0MPa | |||||
L | H1 | H2 | D1 | n-Φd | |
100 | 190 | 110 | 210 | 180 | 8-18 |
125 | 200 | 123 | 220 | 210 | 8-18 |
150 | 210 | 140 | 250 | 240 | 8-23 |
200 | 230 | 168 | 280 | 295 | 12-23 |
250 | 250 | 195 | 310 | 350 | 12-23 |
300 | 270 | 220 | 350 | 400 | 16-23 |
350 | 290 | 250 | 410 | 460 | 16-25 |
400 | 310 | 283 | 490 | 515 | 20-25 |
450 | 330 | 308 | 520 | 565 | 20-25 |
500 | 350 | 335 | 585 | 620 | 20-30 |
600 | 390 | 390 | 640 | 725 | 24-30 |
700 | 430 | 448 | 700 | 840 | 24-34 |
800 | 470 | 505 | 750 | 950 | 28-34 |
900 | 510 | 555 | 810 | 1050 | 28-34 |
1000 | 550 | 610 | 860 | 1160 | 28-34 |
1200 | 630 | 725 | 980 | 1380 | 32-41 |
