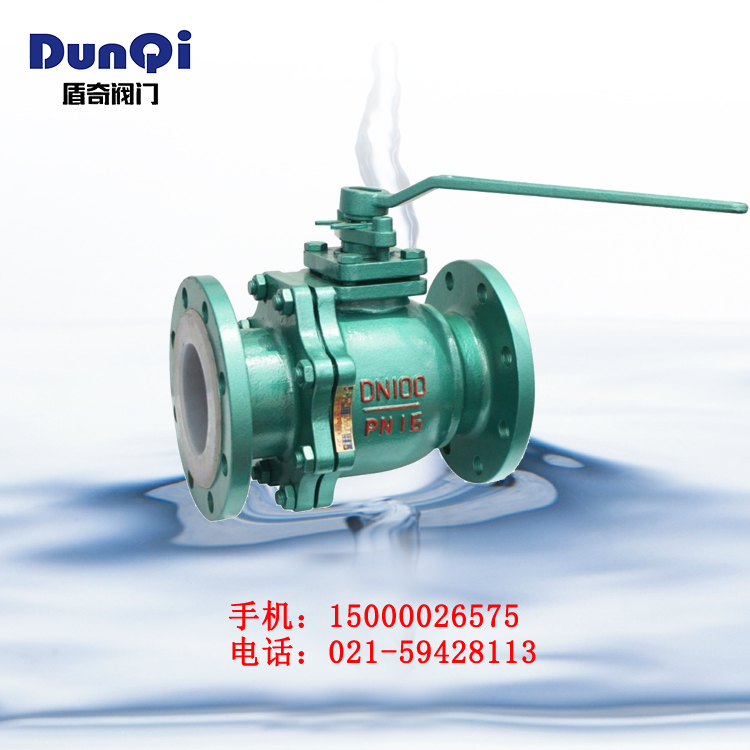

Q41F46衬氟球阀 产品概述
球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀开启和关闭的目的。
球阀基本系列为Q41F46 型，可分为对分（二片）式和三片式两种结构型式，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用FEP衬里层的球阀，具有高的化学稳定性
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3.启闭件球体与阀杆铸（锻）为一体
4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5.两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片式球阀允许主阀体与两侧体分离，可实现在线快速更换、维修
设计规范
遵循GB 12237，API 608，API 6D
驱动方式
手动、蜗轮传动、气动、电动。
性能参数
型号 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
适用温度（℃） | -10～150 | -20～150 | |||
适用介质 | 腐蚀性介质 | ||||
材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | ||
球体 | 铸钢外包聚四氟乙烯 | ||||
密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
填料 | 聚四氟乙烯 | ||||
主要外形及连接尺寸
公称通径 DN | 主要外形尺寸 mm | ||||||||
L | D | D1 | D2 | f | b | z-Ød | L0 | H | |
20 | 140 | 105 | 75 | 50 | 3 |
15 | 4-Ø14 | 150 | 115 |
25 | 150 | 115 | 85 | 55 | 150 | 115 | |||
32 | 165 | 140 | 100 | 75 |
4-Ø18 | 200 | 125 | ||
40 | 180 | 150 | 110 | 85 |
3.5 | 19 | 250 | 130 | |
50 | 200 | 165 | 125 | 100 | 130 | ||||
65 | 220 | 185 | 145 | 150 |
21 | 300 | 140 | ||
80 | 250 | 200 | 160 | 135 |
8-Ø18 | 400 | 200 | ||
100 | 280 | 220 | 180 | 155 | 400 | 220 | |||
125 | 320 | 250 | 215 | 160 |
4 | 22 | 500 | 117 | |
150 | 360 | 285 | 240 | 210 | 8-Ø22 | 500 | 130 | ||
200 | 400 | 335 | 295 | 265 | 27 | 12-Ø23 | 1000 | 300 | |
