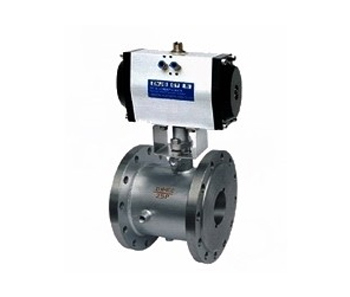

BQ641F气动保温球阀

<BQ641F气动保温球阀

BQ641F气动保温球阀 产品概述

气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

技术规范

设计标准

ASME B 16.34 GB/T12224

结构长度

ASME B 16.10 GB/T12221

连接法兰

ASME B 16.5、JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

主要零件材料

序号

零件名称

材质

C

P

R

1

夹套

25

SUS304

SUS304

2

阀座

WCB

SUS304

SUS316

3

阀体

25

SUS304

SUS316

4

密封圈

RPTFE、PTFE、对位聚苯

5

球体

SUS304

SUS304

SUS316

6

阀杆

1Cr13

SUS304

SUS316

7

填料

柔性石墨 、RPTFE、PTFE

8

填料压盖

WCB

SUS304

SUS316

主要外形尺寸

公称通径（DN）

L

E

H

W

管螺纹

(mm)

(in)

P

20

3/4"

117

58.5

101

170

G3/4"

25

1"

127

62.5

106

170

G3/4"

40

1 1/2"

165

63.5

125

250

G3/4"

50

2"

178

68

135

250

G3/4"

80

3"

229

82

193

350

G3/4"

100

4"

254

83

265

420

G3/4"

150

6"

292

95

355

1000

G3/4"

200

8"

330

100

410

1300

G3
