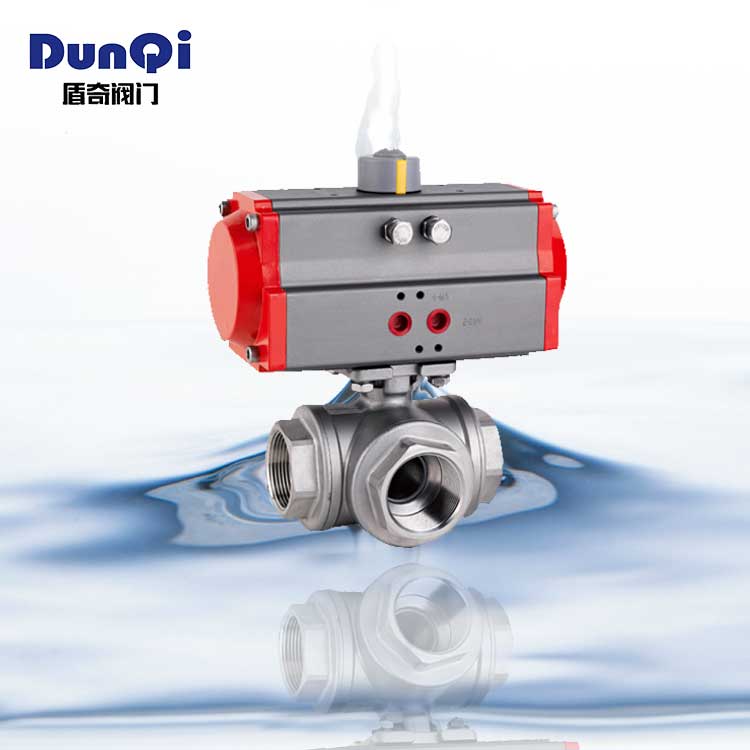

Q14F/Q15F内螺纹三通球阀 产品概述
内螺纹三通球阀是以不锈钢材质整体精铸阀体，聚四氟乙烯为密封材料，密封性能好。适用压力为2.5MPa的水、油、气及某些腐蚀性液体等介质。螺纹标准可按:G.NPT.BSPT.BSP.DIN259/2999等标准生产。
工作原理
内螺纹三通球阀分L型和T型。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通。T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，内螺纹三通球阀一般采用两个阀座结构。
产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修
性能参数
公称压力：2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料
序号NO | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 球 | 不锈钢CF8M/CF8 |
4 | 球垫 | 聚四氟乙烯PTFE |
5 | 阀杆 | 不锈钢CF8M/CF8 |
6 | 填料 | 聚四氟乙烯PTFE |
7 | 中口 | 聚四氟乙烯PTFE |
8 | 大薄片 | 聚四氟乙烯PTFE |
9 | 压盖螺母 | 不锈钢CF8M/CF8 |
10 | 手柄 | 不锈钢CF8M/CF8 |
11 | 流向指示牌 | ALUMINUM |
12 | 华司 | 不锈钢CF8 |
13 | 螺帽 | 不锈钢CF8 |
14 | 锁定装置 | 不锈钢CF8 |
15 | 皮套 | 塑料 |
16 | 盲盖 | 不锈钢CF8M/CF8 |
主要外形及连接尺寸
L型主要尺寸 单位：mm
SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
1 1 / 4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
1 1 / 2" | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
T型主要尺寸 单位：mm
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 |
1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 |
1 1 / 4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 |
1 1 / 2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
