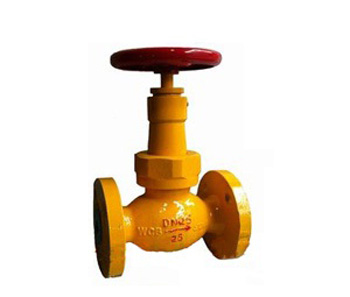

首页 > 紧急切断阀液氨截止阀专为氨气,燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。适用于氨气,液化石油气管路系统,作为启闭装置,也适用于其他温度≤80℃的管路。
液氨截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,适用于化工行业氨气,燃气管道的传送。
产品特点:
1.液氨截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损。
2.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封可靠。
3.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露。
连接尺寸:
DN | L | H | D | D1 | D2 | b | F | Z-d |
25 | 160 | 285 | 115 | 85 | 65 | 16 | 2 | 4-#14 |
32 | 180 | 300 | 135 | 100 | 78 | 18 | 2 | 4-#18 |
40 | 200 | 320 | 145 | 110 | 85 | 18 | 2 | 4-#18 |
50 | 230 | 380 | 160 | 125 | 100 | 20 | 3 | 4-#18 |
65 | 290 | 420 | 180 | 145 | 120 | 22 | 3 | 8-#18 |
80 | 310 | 450 | 195 | 160 | 135 | 22 | 3 | 8-#18 |
100 | 350 | 520 | 230 | 190 | 160 | 24 | 3 | 8-#23 |
125 | 400 | 558 | 270 | 220 | 188 | 28 | 3 | 8-#25 |
150 | 480 | 750 | 300 | 250 | 218 | 30 | 3 | 8-#25 |
200 | 600 | 950 | 360 | 310 | 278 | 34 | 3 | 12-#25 |
250 | 650 | 1050 | 425 | 370 | 332 | 36 | 3 | 12-#30 |
300 | 750 | 1120 | 485 | 430 | 390 | 40 | 3 | 16-#30 |
