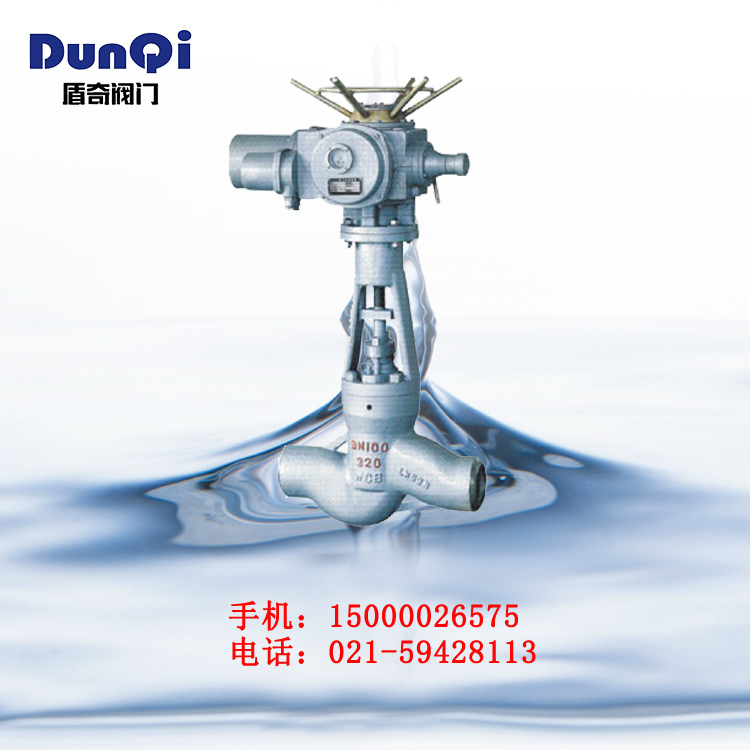

J961Y电动焊接截止阀

<J961Y电动焊接截止阀

J961Y电动焊接截止阀 产品概述
1.阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。
2.阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。
3.阀杆设计：采用整体锻造工艺制成。
4.阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。
5.截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。
6.上密封座设计：倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。
7.填料密封：通常采用成型柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度，可以保证阀杆与填料接触面接合紧密但是旋转自如。
8.阀座：碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的截止采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

主要性能及使用范围

产品型号

公称压力

试验压力

工作压力

工作温度(℃)

适用介质

壳体强度

密封

P54

P55

P57

J61H/Y-100

10

15

11




≤450

水、蒸汽、油品

J61H/Y-200

20

30

22




J61H/Y-250

25

38

28




J61H/Y-320

32

48

36




J61Y-P54/100V


30

22

10



≤540

蒸 汽

J61Y-P54／140V


38

28

14



J61Y-P54／170V


48

36

17

10


J61Y-P55／100V


38

28


14


≤555

J61Y-P55／140V


48

36


17


J61Y-P55／170V


53

39



10

J61Y-P57／100V


48

36



14

≤570

J61Y-P57／140V


55

40



17

J61Y-P57／170V


60

44




主要零部件材料

零件名称

阀体

阀盖

阀杆

阀瓣

密封面

填料

阀杆螺母

手轮

紧固体

J61H型

25
WCB

25
40Cr

铬不锈钢
铬钼铝钢化

铬不锈钢

铬不锈钢

柔性石墨

铝青铜

可锻铸铁

良好碳钢钼钢

J61Y型

25
WCB

25
40Cr

铬不锈钢
铬钼铝钢化

25

硬质合金

柔性石墨

铝青铜

可锻铸铁

良好碳钢铬钼钢

J61 Y-P54型

ZG20CrMolV 12CrlMolV

12C r1MolV

20CrMol V
25CrlMolV

12CrlMolV

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

J61 Y-P55型

ZG25CrMol V12CrlMolV

12C r1MolV

20CrMol V
25CrlMolV

12C r1MolV

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

J61 Y-P57型

ZGl5CrMolV 12CrlMolV

12CrlMolV

20CrMol V25CrlMolV

12CrlMolV

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

主要尺寸及重量

公称通径DN

主要外形尺寸和连接尺寸（mm）

重量（kg）

L

D1

D2

D3

α

H

D0

J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V

10

120

12

25


40°

185

140

2.8

15

170

17

36


40°

247

200

7.5

20

170

22

42


40°

248

200

9

25

170

26

42


40°

248

240

9.5

32

170

31

44


40°

248.5

280

15

50①

250

50

82


32°

450

320

60

50②

350

50

82


32°

450

320

64

65

430

69

100

110

32°

669

400

74

80

470

84

108

130

32°

669

450

112.5

100

560

107

144

165

32°

755

500

178.5

注：DN50为两种型号。

J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V

10

120

12

28


40°

189

140

3

15

170

17

40


40°

250

200

9

20

170

22

46


40°

252

200

11

25

170

26

46


40°

254

240

13

32

170

31

49


40°

254

280

17

50①

250

50

90


32°

453

320

68

50②

350

50

90


32°

455

320

72

65

430

69

104

115

32°

630

400

83

80

470

84

110

140

32°

672

450

118

100

560

17

148

170

32°

761

500

165
