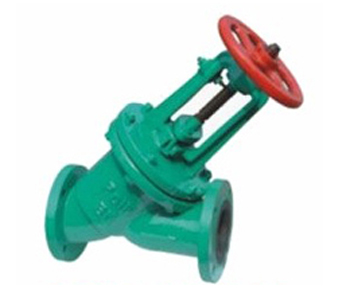

J45J直流式衬胶截止阀 产品概述
截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
基本结构
阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
设计规范
遵循GB/T 12233，GB/T12235，ANSI B 16.34标准
直流式衬胶截止阀驱动方式
手动直流式衬胶截止阀、蜗轮转动直流式衬胶截止阀、气动(常开或常闭)直流式衬胶截止阀、电动直流式衬胶截止阀J45J衬胶直流式截止阀
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3 GB4216.4
试验检验按：GB/T13927
性能规范
型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
壳体试验 | 密封试验 | ||||
J45J/F46-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 | ≤80 |
J45J/F46-10 | 1.0 | 1.5 | 1.1 | ||
主要零部件材料表
零件名称 | 阀体、阀瓣 | 阀盖 | 阀杆、阀瓣 | 手轮廓 |
材料 | HT200衬氟塑料、衬橡胶 | HT200衬氟塑料、衬橡胶 | 35衬氟塑料衬橡胶 | HT200 |
主要连接尺寸及重量
型号 | 公称通径DN（mm） | 尺寸（mm） | 质量（kg） | |||||||
L | D | D1 | D | H1 | b | Do | n-d | |||
5 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | |
32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | |
130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | |||
50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | |
65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | ||
80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | |
210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | |||
125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | |
150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | |
200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | |
250 | 730 | 375 | 335 | 312 | 24 | 12-.17.5 | ||||
