YD13H型（DP17）先导式大膜片高灵敏度

<YD13H型（DP17）先导式大膜片高灵敏度

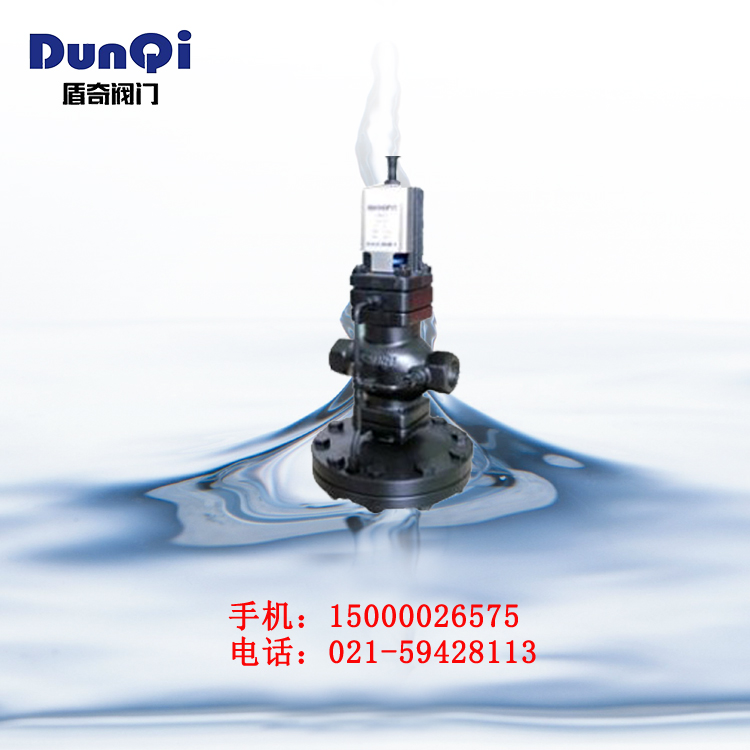

YD13H型（DP17）先导式大膜片高灵敏度减压阀 产品概述

结构特点和用途
本系列减压阀是本公司参考国外先进产品而研制开发的新型先导式超大膜片减压阀。阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

316

调节弹簧

60Si2Mn

主阀弹簧

50CrVA

主要技术参数和性能指标

公称压力

PN25

允许压力

26barg

允许温度

350℃

工作压力*

17barg

工作温度

285℃

出口压力范围(barg)

0.2-1.7

*：在饱和蒸汽条件下
流量系数(Cv)

DN

15

20

25

32

40

50

Cv

2.5

5.5

8.1

12.0

17.0

28.0

连接尺寸（近似值）

DN

Rc

L

H1

H

D

15

1/2

147

221

133

185

20

3/4

154

224

136

185

25

1

160

235

145

207

32

1-1/4

180

236

156

207

40

1-1/2

200

238

176

255

50

2

230

246

183

255

订货须知

产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调节范围
工作介质和介质温度
