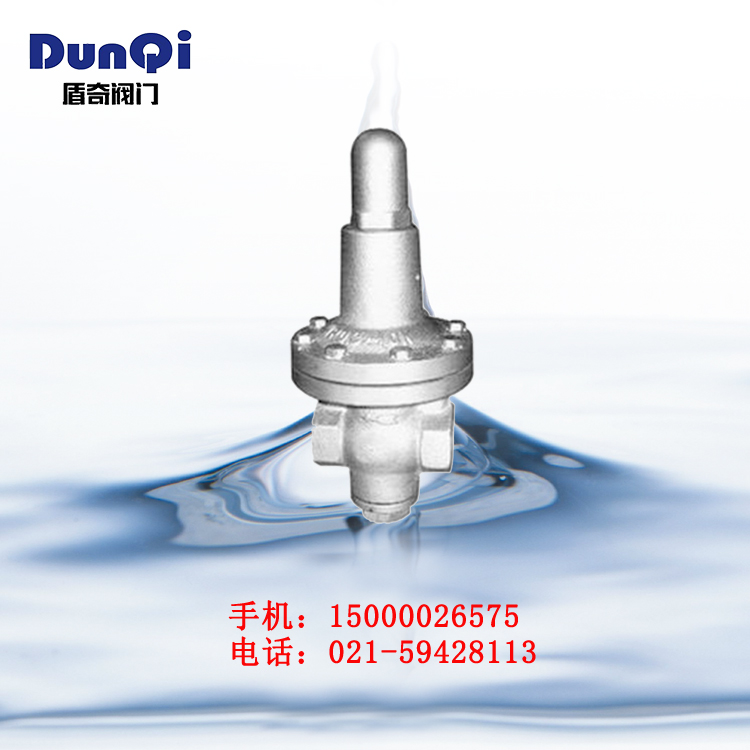

YA11X型大薄膜型高灵敏度水减压阀 产品概述
结构特点和用途
本系列减压阀属于直接作用式薄膜弹簧减压阀，其突出特点是加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化都将引起膜片和阀芯明显的调节动作，从而提高了稳压功能。
本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的供水管路。
主要零件材料
零件名称 | 零件材料 |
阀体阀盖 | WCB |
阀座 | H62 |
阀瓣 | H62 |
阀瓣座 | 2Cr13 |
阀杆 | 2Cr13 |
膜片 | 夹织物橡胶 |
调节弹簧 | 60Si2Mn |
主要技术参数
公称压力（MPa） | 1.0 |
壳体实验压力（MPa）* | 1.5 |
密封试验压力（MPa） | 1.0 |
进口压力（MPa） | 1.0 |
出口压力范围（MPa） | 0.02-0.2 |
压力特性偏差（MPa）△P2p | Gb12244-1989 |
流量特性偏差（MPa）△P2G | Gb12244-1989 |
渗漏量 | 0 |
工作温度 | 0℃-80℃ |
*：壳体实验部包括膜片、阀盖
流量系数（Cv）
DN | 15(1/2″) | 20(3/4″) | 25(1″) | 32(1-1/4″) | 40(1-1/2″) | 50(2″) |
Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |
连接形式
内螺纹
外形尺寸（近似值）
DN | G | L | H1 | H | D |
15(1/2″) | Rc1/2″ | 112 | 55 | 290 | 200 |
20(3-4″) | Rc3-4″ | 125 | 60 | 300 | 260 |
25(1″) | Rc1″ | 140 | 75 | 340 | 275 |
32(1-1/4″) | Rc1-1/4″ | 165 | 95 | 380 | 290 |
40(1-1/2″) | Rc1-1/2″ | 190 | 105 | 420 | 305 |
50(2″) | Rc2″ | 200 | 120 | 460 | 320 |
订货须知
产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调节范围
工作介质和介质温度
