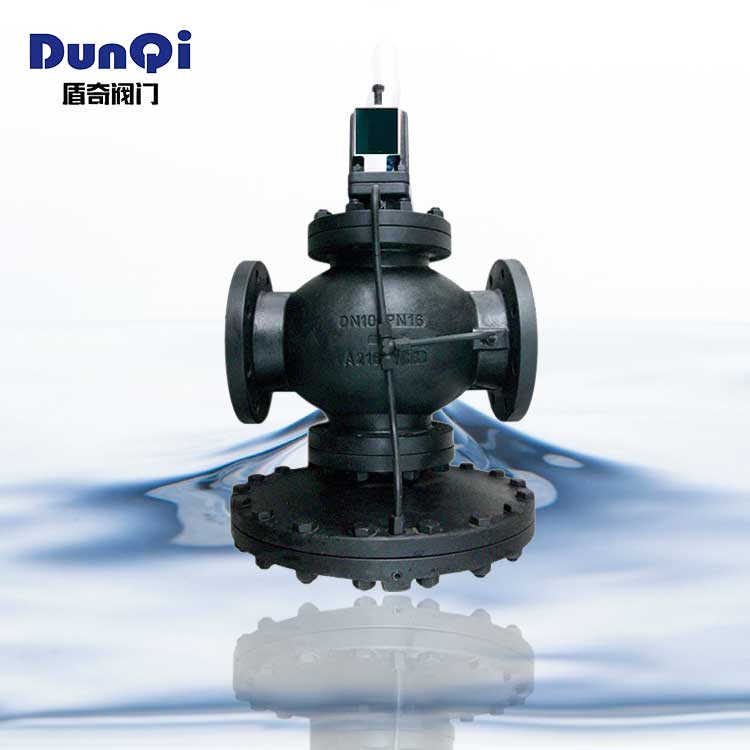

YD43H先导式大膜片高灵敏度减压阀

<YD43H先导式大膜片高灵敏度减压阀

YD43H先导式大膜片高灵敏度减压阀 产品概述

本系列减压阀在普通减压阀的基础上做了较大的改进。阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

主要技术参数和性能指标

公称压力(Mpa)

2.5

壳体试验压力(Mpa)*

3.75

密封试验压力(Mpa)

2.5

进口压力(Mpa)

2.5

出口压力范围(Mpa)

0.02-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

GB12245-1989

*：壳体试验不包括膜片、阀盖。

主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

1Cr18Ni9Ti

调节弹簧

60Si2Mn

流量系数(Cv)

DN

15

20

25

32

40

50

Cv

2.9

5.3

8.6

11.6

16.5

29.1

连接尺寸

DN

L

H1

H

D

15

147

235

145

207

20

154

235

145

207

25

160

235

145

207

32

180

250

160

220

40

16

250

160

220

50

230

270

180

220

订货须知

产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调节范围
工作介质和介质温度
