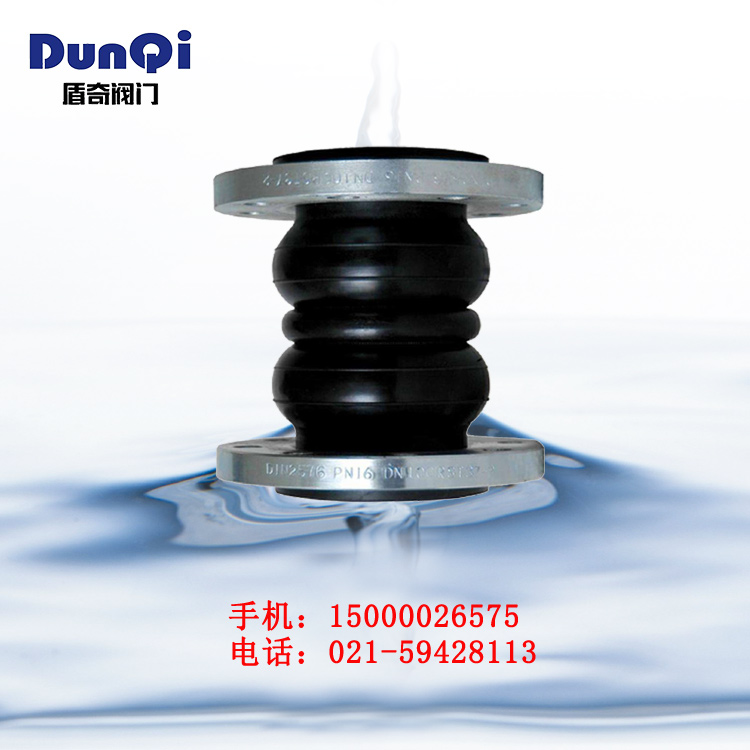

JGD型双球体负压橡胶接头

<JGD型双球体负压橡胶接头

概述:
  双球体负压橡胶接头又称橡胶软接头、橡胶软连接、橡胶伸缩节、橡胶膨胀节、橡胶减震器等。它的特点是内胶层混然一体。
  双球体负压橡胶接头是金属管道的柔性连接器,是由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成,具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

双球体负压橡胶接头技术参数

公称通经

长度L
mm

法兰厚度b
mm

螺栓数
n

螺栓孔
直径
mm

螺栓孔中心
圆直径mm

轴向位移mm

横向位移
mm

偏转角度
(a1 +a2 )

mm

英寸

伸长

压缩

50

2

165

18

4

17.5

125

30

50

45

35°

80

3

175

20

8

17.5

160

35

50

45

35°

100

4

225

22

8

17.5

180

35

50

40

35°

125

5

230

24

8

17.5

210

35

50

40

35°

150

6

325

24

8

22

240

35

50

40

35°

200

8

325

24

8

22

295

35

50

40

35°

250

10

325

28

12

22

350

35

60

35

30°

300

12

325

28

12

22

400

35

60

35

30°

350

14

28

16

23

23

460

35

60

40

25°

400

16

30

16

25

25

515

35

50

40

25°

450

18

30

20

25

25

565

35

50

40

25°

500

20

32

20

25

25

620

35

50

35

25°

750

30






35

50

30

25°

1000

40

44

28

34

34

1160

35

50

30

25°

1200

48

48

32

41

41

1380

350

50

30

25°
