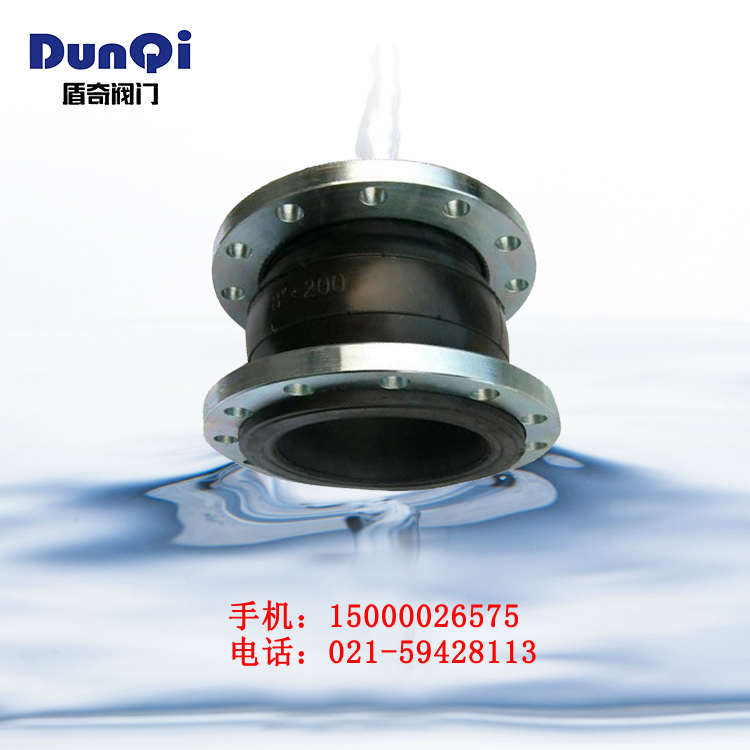

JGD型可曲挠单球橡胶接头

<JGD型可曲挠单球橡胶接头

概述：
    可曲挠单球橡胶接头又称橡胶软接头、橡胶软连接、橡胶伸缩节、橡胶膨胀节、管道减震器、避震喉等。该产品是金属管道的柔性连接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。它的特点是内胶层混然一体，光洁无缝痕，标签采用硫化工艺，与产品结合在一起。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。
    可曲挠单球橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。
性能特点：
    1、橡胶接头降低管道系统的震动和噪声，可解决各类管路的接口位移，轴向伸缩及不同心度等问题。
    2、根据材料不同橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
    3、橡胶接头材料属橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
    4、如橡胶接头架空使用可配弹性支架，安装时螺栓要用对角法上紧。
    5、如橡胶接头管路压力过高时，应用螺栓将两端法兰连在一起。


可曲挠单球橡胶接头技术条件（两种类别）


项目型号JGD-1JGD-2JGD-3
工作压力MPa(kgf/cm2 )1(10）1.6（16）2.5（25）
爆破压力MPa(kgs/cm2 )2（20）3（30）4.5（45）
真空度KPa(mm/Hg)53.3（400）86.7（650）100（750）
适用温度℃-15℃～115℃特殊可达-30℃～250℃
适用介质空气、压缩空气、水、海水、热水、油、酸、碱等。

可曲挠单球橡胶接头数据表

公称通径DN

长度 L
mm

法兰厚度 b
mm

螺栓数量
n

螺栓孔直径
mm		螺栓孔中心
圆直径mm		轴向位移mm横向位移
mm		偏转角度
（a1+a2）
mm英寸伸长压缩
321.25951641810069915°
401.59518418110610915°
502105184181257101015°
652.5115204181457131115°
803135204181608151215°
10041502281818010191315°
12551652481821012191315°
15061802482324012201415°
20082102482329516252215°
2501023026122335016252215°
3001224528122340016252215°
3501425528162346016252215°
4001625530162551516252215°
4501825530202556516252215°
5002025532202562016252215°
6002426036203072516252215°
7002826036243084016252215°
8003226038243495016252215°
90036260422834105016252215°
100040260442834116018262415°
120048260483241138018262415°
140056350443634156020282615°
160064350464034176025353010°
180072350524441197025353010°
200080420544848218025353010°
2200884206052
239025353010°
2400964206256
260025353010°
26001044506460
281025353010°
28001124506864
302025353010°
30001205007068
322025353010°
