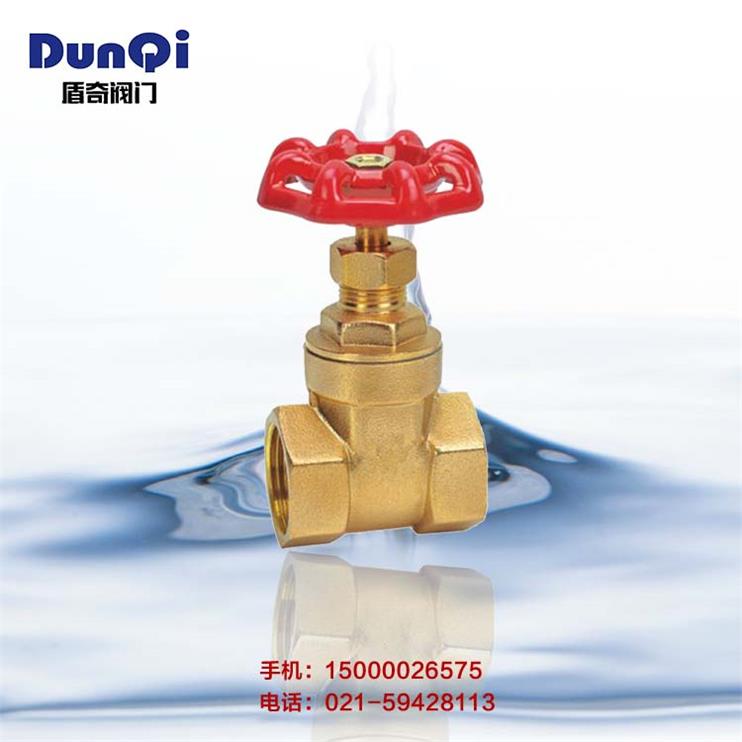

黄铜闸阀 主要技术规范
1、 公称压力：1.6MPa
2、 工作介质：水、非腐蚀性液体
3、 工作温度：-20℃≤t≤120℃
4、 管螺纹符合ISO 228标准
黄铜闸阀 主要外形尺寸
DN | SIZE | L | H | D | S | φB |
15 | 1/2 | 39 | 65 | 50 | 24.5 | 13 |
20 | 3/4 | 43.5 | 68 | 53 | 30 | 15 |
25 | 1 | 48.5 | 83 | 58 | 37 | 19 |
32 | 1¼ | 54 | 93 | 65 | 46 | 26 |
40 | 1½ | 57 | 102 | 72 | 53 | 30 |
50 | 2 | 62.5 | 122 | 78 | 64 | 39 |
65 | 2½ | 72 | 150 | 98 | 80 | 50 |
80 | 3 | 79.5 | 167 | 108 | 93 | 59 |
