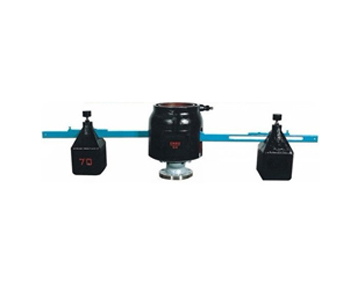

GA44H型双杠杆安全阀 产品概述
双杠杆安全阀GA44H型适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许值，介质可为蒸汽，空气.
产品型号：GA44H-16C/25/40 GA44H-64
主要零部件材料说明： GA44H型双杠杆安全阀的主要零件材料GA42H-16C/25/40杠杆安全阀的相同.
主要外形及连接尺寸表
型号 | 公称通径 | 尺寸 | |||||||||||||||||||||
do-z | D | D1 | D2 | D6 | f | f2 | b | Z-ød | H | L | 承插式 | 法兰式 | |||||||||||
d1 | k2 | k3 | D3 | DN' | D2' | D1' | D' | b' | f' | z1-ød1 | |||||||||||||
GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | |
GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
