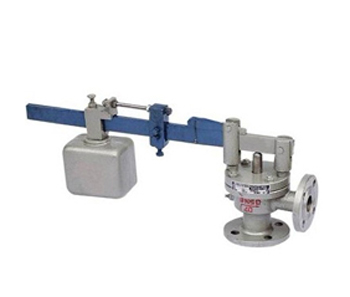

GA41H/A51H单杠杆安全阀 产品概述
单杠杆安全阀GA41H、A51H适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许值。介质可为蒸汽、空气。P型适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
产品型号：GA41H-16C，GA41H-25C，GA41H-40C，A51H-16C，A51H-25C，A15H-40C
主要零部件材料说明：单杠杆安全阀GA41H、A51H型除杠杆（材料为碳钢）、重锤（材料为铸铁），其余材料均和A41H-16C型弹簧微启封闭式安全阀相同。
主要外形及连接尺寸
公称通径 | 尺寸 | |||||||||||||||
do | L | L1 | D | K | g1 | f | b | z-ød | DN' | D1 | K1 | g2 | b1 | f' | z-ød1 | |
20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 |
50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 |
80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 |
150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
