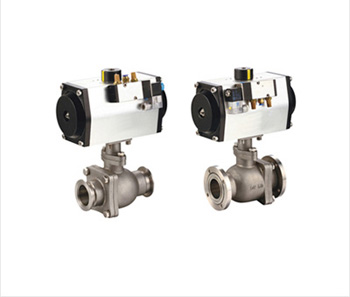

GUQ型系列气动真空(压力)球阀

<GUQ型系列气动真空(压力)球阀

GUQ型系列气动真空(压力)球阀 产品概述
    GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力,通过控制气动元件来改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。气缸分为双作用和单作用(弹簧复位),可选配反馈信号装置及电气阀门定位器。
  适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa)

快卸法兰(KF)2x105 ~1.3x10-5
活套法兰16x105~1.3x10-5

阀门漏率(Pa.L/S)

≤1.3x10-5

介质温度(℃)

标准出厂:-30~+150
特殊指定:-30~+240

气源压力(MPa)

0.4~0.8

法兰标准

GB4982;GB/T6070

安装位置

任意

电源电压

标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等

信号反馈

标准出厂:阀位指示器
特殊指定:微动开关;智能型4~20mA DC

气缸可选

标准出厂:双作用式
特殊指定:单作用式(有弹簧返回)可选常开或常闭

快卸法兰(KF)连接及外形尺寸(GB4982

型号

通径(DN)

ΦD

ΦB

H

L

A

GUQ-10/KF

10

30

40

168

92

140

GUQ-16/KF

16

30

17.2

154

100

140

GUQ-25/KF

25

40

26.2

175

114

164

GUQ-40/KF

40

55

41.2

247

165

210

GUQ-50/KF

50

75

52.2

282

175

247

活套法兰连接及外形尺寸(GB/T6070

型号

通径(DN)

ΦD

ΦB

H

L

A

n-ΦC

GUQ-10

10

50

40

160

99

146

4-6.5

GUQ-16

16

60

45

162

100

146

GUQ-20

20

65

50

191

114

168

GUQ-25

25

70

55

191

114

168

GUQ-32

32

90

70

230

140

204

4-9

GUQ-40

40

100

80

267

165

260

GUQ-50

50

110

90

289

175

268

GUQ-63

63

130

110

313

186

GUQ-80

80

145

125

346

198

268

8-9

GUQ-100

100

165

145

375

220

298

GUQ-125

125

200

175

444

266

458

8-11

GUQ-150

150

225

200

497

296

525

GUQ-200

200

285

260

620

390

602

12-12
