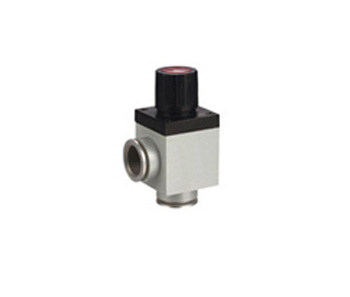

GD-J(b)型系列手动高真空挡板阀(带波纹管密封) 产品概述
GD-J(b) 型系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
适用介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) | 2x105～1.3x10-6 |
阀门漏率(Pa.L/S) | ≤1.3x10-7 |
适用温度（℃） | -25～+40 |
法兰标准 | GB4982 |
安装位置 | 任意 |
外形及连接尺寸
型号 | 通径(DN) | ΦD | ΦB | ΦW | H | A | bxb |
GD-J10(b)/KF | 10 | 30 | 12.2 | 36 | 116 | 40 | 37x37 |
GD-J16(b)/KF | 16 | 30 | 17.2 | 36 | 116 | 40 | 37x37 |
GD-J25(b)/KF | 25 | 40 | 26.2 | 50 | 144 | 50 | 61x61 |
GD-J40(b)/KF | 40 | 55 | 41.2 | 56 | 174 | 65 | 81x81 |
