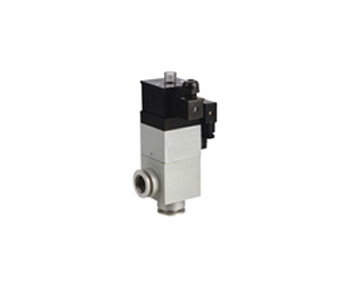

GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封) 产品概述
GDQ-J(b)型系列电、气动高真空挡板阀(又称角阀)采用波纹管密封,以电信号作为阀门开关信号，依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，阀门将依靠弹簧自动关闭阀门，作为高真空管路中的启闭机构，本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化阀门之一。
阀门适用介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) | 1x105～1.3x10-6 |
阀门漏率(Pa.L/S) | ≤1.3x10-7 |
适用温度（℃） | -25～+40 |
气源压力（MPa） | 0.4～0.6 |
法兰标准 | GB4982 |
安装位置 | 任意 |
电源电压 | 标准出厂：AC220V/50Hz |
信号反馈 | 标准出厂：不带反馈信号 |
外形及连接尺寸
型号 | 通径(DN) | ΦD | ΦB | W | H | h | A | bxb |
GDQ-J10(b)/KF | 10 | 30 | 12.2 | 76 | 170 | 146 | 40 | 36x36 |
GDQ-J16(b)/KF | 16 | 30 | 17.2 | 76 | 170 | 146 | 40 | 36x36 |
GDQ-J25(b)/KF | 25 | 40 | 26.2 | 95 | 200 | 165 | 50 | 61x61 |
GDQ-J40(b)/KF | 40 | 55 | 41.2 | 112 | 232 | 186 | 65 | 80x80 |
